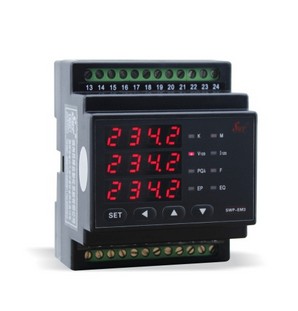

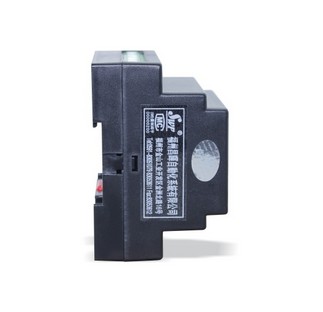

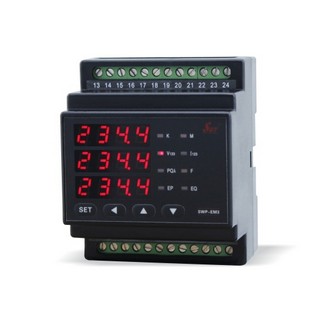

SWP-EM系列三相导轨式电力仪表
1.产品简介:

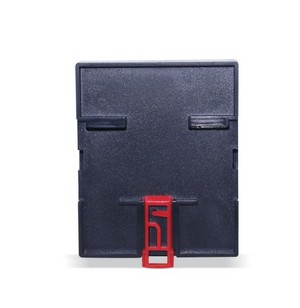

SWP-EM系列三相电力仪表采用先进的交流采样技术,能分别测量电网中的电流,电压,频率,功率,功率因数等电参数,可通过面板薄膜开关切换显示内容及设置内部参数。可用RS-485通讯接口与微机实现通讯,极大地方便了用电自动化管理;也可将电量信号转换成标准的直流模拟信号输出;带2路继电器报警输出。采用标准导轨式安装,节约空间。
2.产品参数:
规 格 说 明 功 能 ·多种参数测量:电流/电压/频率/功率/功率因数/电能计量/谐波测量 ·报警输出功能:常开继电器 ·高精度:0.2S级 可定制 ·变送(PV)输出:DCV,DCI ·通讯功能:RS-485 电 源 85~265VAC 50/60Hz 24VDC 功率消耗 <5VA 显示类型 7段LED显示[红色]/LCD液晶显示 精度等级 电流、电压:0.5级;频率:0.05Hz;有功功率:0.5级;无功功率:1.0级 设定类型 面板按键设定 输入 标准值 电压:100V,200V,300V,400V,500V 电流:1A,5A或由客户指定 过载 电流:持续1.2倍,瞬时10倍/1秒 电压:持续1.2倍,瞬时2倍/1秒 频率 45~65HZ 输出 继电器 250VAC 5A 电流 0-20mADC,4-20mADC 负载≤500Ω 电压 0-5VDC,1-5VDC 输出能力≤250Ω 通讯 协议 MODBUS RTU协议 波特率 1200,2400,4800,9600,19200bps 接口 RS485 报警输出 带回差报警输出 ON/OFF 全量程 采样时间 0.5秒 耐压 2000VAC 50/60Hz 1分钟 抗振动 0.75mm的振幅,频率为10~55Hz X,Y,Z方向各2小时 绝缘强度 Min.100MΩ(at 500VDC) 抗干扰 模拟方波发生器干扰(脉冲宽度μs)±2kV 记忆保持 约:10年.(使用无电压半导体记忆型) 环境温度 -10~55℃(未结冰状态) 储存温度 -20~60℃(未结冰状态) 环境湿度 35~85%RH 外形尺寸 88 x 72 x 63mm 重量 140g-600g
|
型 号 |
代 码 |
说 明 |
SWP-EM |
□ |
□ |
-□□ |
-□ |
□ |
□ |
-□ |
-□ |
SWP-EM系列导轨式电力仪表 |
显示方式 |
C
E
N |
|
|
|
|
|
|
|
LCD液晶显示
超高亮数码管显示(可省略)
无显示 |
电网类型 |
3
4 |
|
|
|
|
|
|
三相三线
三相四线 |
功能代号 |
-AI
-AV
-AP
-AQ
-PF
-AF
-AE
-AM |
|
|
|
|
|
交流电流表
交流电压表
有功功率表
无功功率表
功率因数表
频率表
电能表
多功能表 |
通讯功能 |
-□ |
|
|
|
|
参见“通讯方式” |
电流输入范围 |
0
1
5 |
|
|
|
无电流输入
0~1A
0~5A |
电流输入范围 |
□ |
|
|
参见“输入电压” |
变送输出方式 |
-□ |
|
参见“输出方式“ |
供电方式 |
-W
-T |
DC24V供电
AC85~264V供电(可省略) |
★通讯方式:
代 码 |
0 |
8 |
9 |
通讯方式 |
无通讯 |
RS-485 |
特殊规格 |
★输入电压:
代 码 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
输入电压 |
无电压输入 |
0~100V |
0~200V |
0~300V |
0~400V |
0~500V |
客户指定 |
★输出方式:
代 码 |
0 |
2 |
3 |
4 |
5 |
8 |
输出方式 |
无变送 |
4~20mA |
0~10mA |
1~5V |
0~5V |
特殊规 |
|
