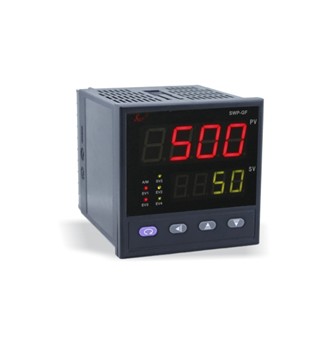

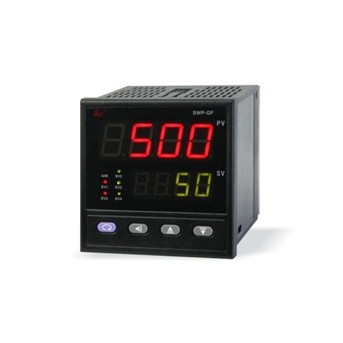

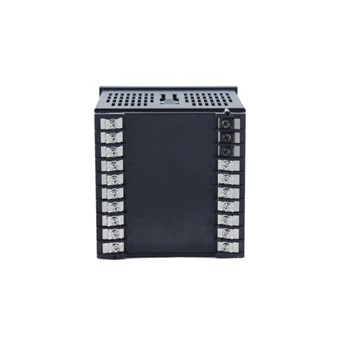

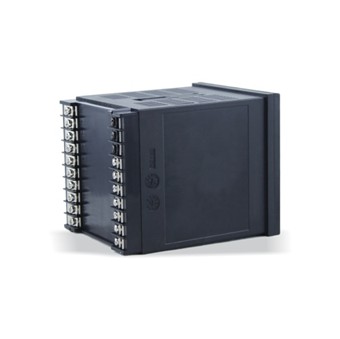

SWP-GFN系列PID自整定数字/光柱显示控制仪
1.产品简介：
适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出最佳PID控制参数，集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示方式。
2.产品参数:
|
|
规 格 |
说 明 |
|
功 能 |
·多种传感器输入功能：20种输入方式 ·高精度: ±0.2F.S或±0.3F.S
·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI ·馈电输出:DC24V，DC12V,DC5V |
|
电 源 |
85-260VAC 50/60Hz 24VDC |
|
显示类型 |
7段LED显示 [PV显示红色] [SV显示绿色] 100段LED光柱显示[红色] |
|
显示精度 |
±0.2%F.S |
|
设定类型 |
面板按键设定 |
|
输入 |
热电偶 |
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) |
|
RTD |
Cu50,Pt100,Pt100.1 |
|
模拟信号 |
0-5VDC,1-5VDC,0-10mADC,4-20mADC |
|
采样时间 |
0.5秒 |
|
PID
控制输出 |
PWM输出，正反转控制输出，电压/电流输出 |
|
比例带：0.1-9999%FS 积分时间：0-3600秒 微分时间：0-3600秒 |
|
周期：1-200秒 手动预置：0-100% |
|
动作死区：0-100% 正/逆动作：可切换 |
|
事件 |
事件
种类 |
测量值（PV）、偏差（DEV）、偏差绝对值（|DEV|）、断线报警（LBA） |
|
输出
动作 |
带回差输出 ON/OFF全量程 |
|
变送输出 |
输出
种类 |
测量值(PV)、设定值（SV） |
|
输出
规格 |
电压：0-5VDC或1-5VDC 输出能力≤250Ω
电流：0-20mADC或4-20mADC 负载：≤500Ω |
|
通讯 |
协议 |
MODBUS协议、SWPBUS协议 |
|
耐压 |
2000V AC 50/60Hz 1分钟 |
|
绝缘强度 |
Min.100MΩ(at DC500V) |
|
抗干扰 |
电快速瞬变脉冲群干扰±2kV |
|
环境温度 |
-10~55℃(未结冰状态) |
|
储存温度 |
-20~60℃(未结冰状态) |
|
环境湿度 |
35-85%RH |
|
重量 |
140g-600g |
|
|
型 号 |
代 码 |
说 明 |
|
SWP-GFN |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
-□ |
□ |
-□ |
-□ |
-□ |
SWP-GFN系列PID自整定数字显示控制仪 |
|
SWP-GFNT |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
-□ |
□ |
-□ |
-□ |
-□ |
SWP-GFNT系列PID自整定光柱显示控制仪 |
|
外形尺寸 |
1
4
7
8
9 |
|
|
|
|
|
|
|
|
|
|
48×48mm*1
96×48mm（横式），48×96mm（竖式）*2
72×72mm*1
160×80mm（横式）,80×160mm（竖式）*2
96×96mm *2 |
|
控制作用 |
05 |
|
|
|
|
|
|
|
|
|
PID自整定控制 |
|
通讯方式 |
-□ |
|
|
|
|
|
|
|
|
参见 “通讯方式” |
|
控制输出方式 |
□ |
|
|
|
|
|
|
|
参见 “控制输出方式” |
|
变送输出方式 |
□ |
|
|
|
|
|
|
参见 “变送输出方式” |
|
输入类型 |
-□□ |
|
|
|
|
|
参见“输入类型” |
|
第一报警方式 |
-□ |
|
|
|
|
参见“报警方式” |
|
第二报警方式 |
□ |
|
|
|
参见“报警方式” |
|
馈电输出 |
-P |
|
|
DC24V馈电输出 |
|
供 电
方 式 |
-W
-T |
|
DC24V供电
AC85-260V供电（开关电源）（可省略） |
|
外形特征 |
-S |
竖式显示仪表 |
*1：GFN10、GFN70通讯、变送输出、馈电功能节点总数≤2个
*2：GFN40、GFN80、GFN90、GFNT80通讯、变送输出、馈电功能节点总数≤3个
※：备注：默认是横式显示仪表
※：仅GFNT80型号提供光柱显示功能
★通讯方式：
|
选型代码 |
0 |
2 |
3 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
打印口 |
RS-485 |
特殊规格 |
★控制输出方式：
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4~20mA |
0~10mA |
1~5V |
0~5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 |
★ 06-可控硅过零触发脉冲输出 07-电压控制固态继电器输出 09-双向可控硅输出
★变送输出方式：
|
代码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无输出 |
4~20mA |
0~10mA |
1~5V |
0~5V |
特殊规格 |
★输入类型：
|
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
|
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-199.9~320.0℃ |
17 |
30~350Ω |
-1999~9999 d |
|
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊规格 |
用户待定 |
|
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA开方 |
-1999~9999 d |
|
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~9999 d |
20 |
0~10mA开方 |
-1999~9999 d |
|
05 |
T |
-199.9~320.0℃ |
13 |
0~10mA |
-1999~9999 d |
21 |
1~5V开方 |
-1999~9999 d |
|
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~9999 d |
22 |
0~5V开方 |
-1999~9999 d |
|
07 |
WRe3~25 |
0~2300℃ |
15 |
0~5V |
-1999~9999 d |
23
|
可切换输入
|
|
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~9999 d | ★报警方式：
|
代码 |
N |
H |
L |
G |
A |
D |
|
报警方式 |
无报警 |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报警 |
|
