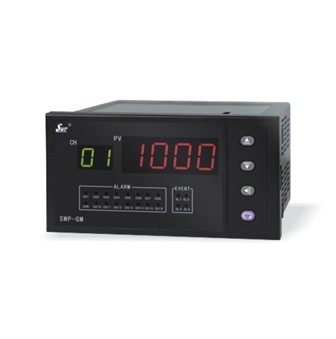

1.产品简介：

用于工业控制系统多测量点的巡回检测、显示和报警。16通道全隔离输入，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。

2.产品参数:

技术参数 型谱表 相关资料

规 格
说      明
功   能
·多种传感器输入功能：20种输入方式       ·高精度: ±0.2F.S或±0.3F.S
·多种输出功能:Relay,SSR,SCR                ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI                       ·馈电输出:DC24V,DC12V,DC5V
电   源
85-260VAC  50/60Hz    24VDC
功率消耗
6VA
显示类型
7段LED显示 [PV显示红色]  [CH显示绿色]
显示精度
±0.2%F.S
设定类型
面板按键设定
输入
热电偶
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
RTD
Cu50,Pt100,Pt100.1
模拟信号
0-5VDC,1-5VDC,0-10mADC,4-20mADC
输出
继电器
250VAC 5A
SSR
24VDC ±3V 30mA Max
SCR
400V/0.5A
电流
0-20mADC,4-20mADC 负载≤500Ω (PV 传送值)
电压
0-5VDC,1-5VDC 输出能力≤250Ω (PV 传送值)
馈电输出
DC24V,DC12V,DC5V 30mA Max.
通讯
协议
MODBUS协议,SWPBUS协议
波特率
300-9600bps
接口
RS232，RS485
报警输出
带回差报警输出   ON/OFF 全量程
采样时间
0.2秒
耐压
2000V AC  50/60Hz  1分钟
抗振动
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
绝缘强度
Min.100MΩ(at  DC500V)
抗干扰
点快速瞬变脉冲群干扰±2kV
记忆保持
约:10年.(使用无电压半导体记忆型)
环境温度
-10~55℃(未结冰状态)
储存温度
-20~60℃(未结冰状态)
环境湿度
35-85%RH
重量
约260g

型    号
代                   码
说             明
SWP-GFM
□
-□□
-□
□
-□□
-□
□
-□
-□
SWP-GFM系列多路巡检控制仪
外形尺寸
8
9








160×80×140mm,80×160×140mm
96×96×140mm  （长×宽×深）
控制作用
-□□







参见 “控制作用”
通讯方式
-□






参见 “通讯方式”
输出方式
□





参见 “控制输出方式”*2
输入类型
-□□




参见“输入类型”*1
第一报警方式
-□



参见“报警方式”*2
第二报警方式
□


参见“报警方式”
供电方式
-W
                                    -T

DC24V供电
AC85~260V供电（开关电源）
外形特征
-S
竖式显示仪表

*1：仪表一般为输入同一类型信号，如需各通道输入不同的信号，请在订货时详细注明各通道的输入信号类型。
*2：统一控制/报警输出：即仪表所有通道共用一个（或多个）报警输出继电器，或所有通道共用一组变送控制输出。统一控制/报警输出仪表分以下两种报警方式。
    a.不带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
    b.带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所有通道均无报警方停止输出。
    c.分别控制/报警输出：即仪表各测量通道均有一个（或多个）报警继电器输出报警，报警输出互相独立。或各测量通道均有一组相互独立的变送控制输出。当输入通道≤8时，可选择分别带上下限/路报警输出，当输入通道＞8、≤16时，可选择上限或下限/路报警输出。
 ※：备注：默认是横式显示仪表

★控制作用：

代码
06
07
08
09
14
控制作用
八路巡检
测量显示
八路巡检统一
控制/报警输出
八路巡检分别
控制/报警输出
十六路巡检
测量显示
十六路巡检统一
控制/报警输出

★通讯方式：

代码
0
2
3
8
9
通讯方式
无通讯
RS-232
打印口
RS-485
特殊规格

★控制输出方式：

代码
0
1
2
3
4
5
输出方式
无输出
继电器
4~20mA
0~10mA, ,
1~5V
0~5V

 ★输入类型：

      代码
     输入类型
    测量范围
       代码
    输入类型
    测量范围
       代码
    输入类型
    测量范围
01
    B
    400~1800℃
    09
    Pt100.1
      -199.9~320.0℃
    17
    30~350Ω
    -1999~9999 d
02
    S
    0~1600℃
    10
    Cu50
    -50.0~150.0℃
    18
    特殊规格
    用户待定
03
    K
    0~1300℃
    11
    Cu100
    -50.0~150.0℃
    19
    4~20mA开方
    -1999~9999 d
04
    E
    0~1000℃
    12
    4~20mA
     -1999~9999 d
    20
    0~10mA开方
    -1999~9999 d
05
    T
     -199.9~320.0℃
    13
    0~10mA
     -1999~9999 d
    21
    1~5V开方
    -1999~9999 d
06
    J
    0~1200℃
    14
    1~5V
     -1999~9999 d
    22
    0~5V开方
    -1999~9999 d
07
    WRe3~25
    0~2300℃
    15
    0~5V
     -1999~9999 d
    23

    可切换输入


08
    Pt100
    -200~650℃
    16
    0~20mA
     -1999~9999 d

★报警方式：

代码
N
H
L
报警方式
无位式控制或报警（可省略）
位式上限控制或上限报警
位式下限控制或下限报警

SWP-GFM系列多路巡检控制仪选型           上传日期：2013-06-04  文件大小：2.49MB
