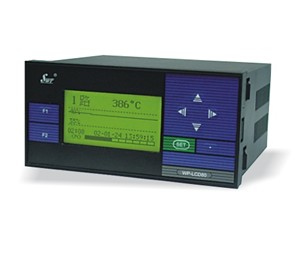

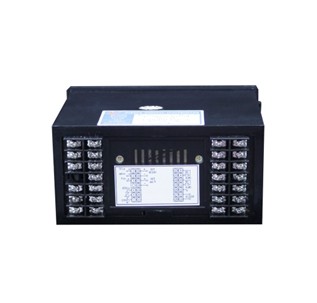

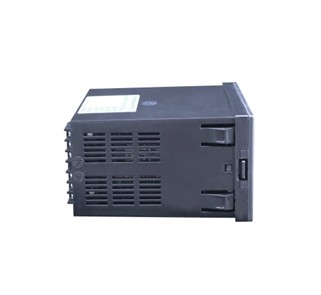

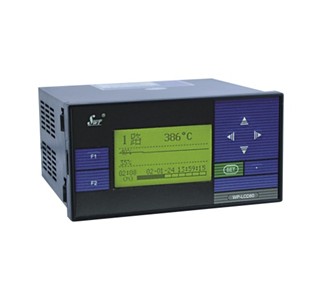

SWP-LCD-R小型单色无纸记录仪
1.产品简介：
SWP-LCD-R小型单色无纸记录仪是一种智能化的多功能二次仪表，适合于对各种过程常量进行检测，控制，记录与远传。
2.产品参数:
|
|
规 格 |
说 明 |
|
输入
信号 |
模拟量输入 |
热电偶：标准热电偶——K、E、B、S、J、T、We等 |
|
电阻：标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等 |
|
电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω |
|
电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ |
|
脉冲量 |
波形：矩形或正弦波 |
|
幅度：大于4V |
|
频率：0-10kHz（或根据用户要求） |
|
输出
信号 |
模拟量输出 |
DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω）
DC 0-5V（负载电阻≥250KΩ） DC 1-5V（负载电阻≥250KΩ） |
|
开关量输出 |
继电器输出——带回差，触点：AC 220V/3A DC 24V/6A（阻性负载） |
|
通讯输出 |
接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等
波特率——300bps-19.2kbps 仪表内部自由设定 |
|
馈电输出 |
DC 24V 负载≤30mA |
|
测量精度 |
测量显示精度：±0.2%FS±1字或0.5%FS±1字 |
|
频率转换精度 |
±1脉冲（LMS） 一般优于0.2% |
|
测量范围 |
-1999——99999字 |
|
分辨率 |
±1字 |
|
显示方式 |
带背光大屏幕LCD图形显示器 |
|
控制/报警 |
带回差上限、下限输出（用户可自由设定） |
|
参数设定 |
·中文菜单提示 ·面板轻触式按键设定
·参数设定值断电后永久保存 ·参数设定值密码锁定 |
|
保护方式 |
断电后累积值保持时间大于五年
电源欠压自动复位 工作异常自动复位（Watch Dog） |
|
环境温度 |
0-50℃ |
|
相对湿度 |
≤85RH 避免强腐蚀气体 |
|
供电电压 |
常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源 |
|
功耗 |
·≤6W（AC220V 电源供电）
·≤6W（AC85-260V 开关电源供电）
·≤6W（DC24V 电源供电） |
|
|
型 号 |
代 码 |
说 明 |
|
SWP-LCD- |
□ |
□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
/□□ |
/□□ |
-□ |
□ |
□ |
-□ |
-□ |
-□ |
大屏幕带背光液晶显示仪表 |
|
仪表功能 |
R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
带记录功能（省略表示不带记录） |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横）80×160mm（竖） |
|
输入通道 |
1
2
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
单路
双路
三路（第三路只能电压/电流切换） |
|
控制作用 |
01
03 |
|
|
|
|
|
|
|
|
|
|
|
|
测量记录
三位式控制 |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
|
|
参见“通讯方式” |
|
第一变送输出 |
□ |
|
|
|
|
|
|
|
|
|
|
参见“变送输出方式” |
|
第二变送输出 |
□ |
|
|
|
|
, , , , |
|
|
|
|
参见“变送输出方式” |
|
第一路输入类型 |
□□ |
|
|
|
|
|
|
|
|
参见“输入类型” |
|
第二路输入类型 |
□□ |
|
|
|
|
|
|
|
参见“输入类型” |
|
第三路输入类型 |
□□ |
|
|
|
|
|
|
参见“输入类型” |
|
第一报警方式 |
□ |
|
|
|
|
|
参见“报警方式” |
|
第二报警方式 |
□ |
|
|
|
|
参见“报警方式” |
|
第三报警方式 |
□ |
|
|
|
参见“报警方式” |
|
馈电输出 |
P |
|
|
DC24V馈电输出 |
|
供电方式 |
W
T |
|
DC24V供电
AC85-260V（开关电源）
AC220V供电（线性电源，可省略） |
|
外形特征 |
S |
竖式显示仪表
横式显示仪表 |
注：第三路输入只能为电流或电压。
★通讯方式
|
选型代码 |
0 |
2 |
3 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
打印口 |
RS-422 |
RS-485 |
特殊规格 |
通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
★变送输出方式：
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无输出 |
4~20mA |
0~10mA |
1~5V |
0~5V |
特殊规格 |
★输入类型：
|
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
|
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-199.9~199.9℃ |
17 |
30~350Ω |
-1999~9999 d |
|
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊规格 |
用户待定 |
|
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA开方 |
-1999~9999 d |
|
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~9999 d |
20 |
0~10mA开方 |
-1999~9999 d |
|
05 |
T |
-199.9~400.0℃ |
13 |
0~10mA |
-1999~9999 d |
21 |
1~5V开方 |
-1999~9999 d |
|
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~9999 d |
22 |
0~5V开方 |
-1999~9999 d |
|
07 |
WRe3~25 |
0~2300℃ |
15 |
0~5V |
-1999~9999 d |
23 |
全切换输入 |
详见下表 |
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~9999 d |
24 |
频率输入 |
0~10KHz |
★全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
0 01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1~5V |
21 |
1~5V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0~5V |
22 |
0~5V开方 |
|
03 |
K |
07 |
WRe3~25 |
12 |
4~20mA |
19 |
4~20mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0~10mA |
20 |
0~10mA开方 |
|
|
★报警方式：
|
选型代码 |
N |
H |
L |
|
报警方式 |
无报警（可省略） |
上限报警 |
下限报警 |
|
