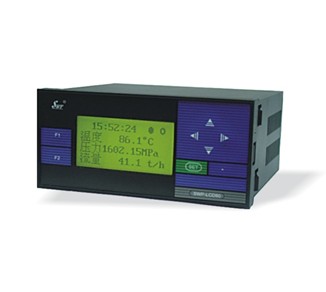

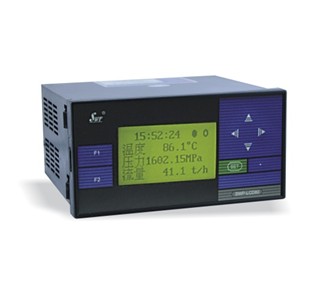

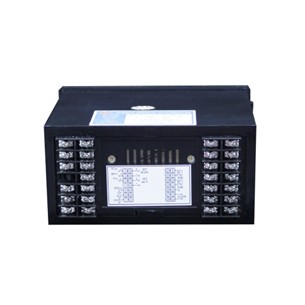

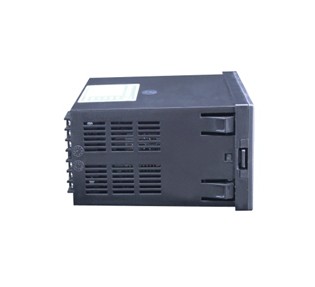

SWP-LCD-NLT天然气流量积算仪
1.产品简介:
SWP-LCD-NLT(智能)天然气流量显示积算控制仪适用于在线测量天然气的流量,将管道中的天然气流量经补偿、计算自动换算为工业标准状态下的天然气体积流量和积算量。
2.产品参数:
规 格 |
说 明 |
输入
信号 |
模拟量输入 |
热电偶:标准热电偶——K、E、B、S、J、T、We等 |
电阻:标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等 |
电流:0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω |
电压:0-5V、1-5V、mV等——输入阻抗≥250KΩ |
脉冲量 |
波形:矩形或正弦波 |
幅度:大于5V |
频率:0-10kHz(或根据用户要求) |
输出
信号 |
模拟量输出 |
DC 0-10mA(负载电阻≤750Ω) DC 4-20mA(负载电阻≤500Ω)
DC 0-5V(负载电阻≥250KΩ) DC 1-5V(负载电阻≥250KΩ) |
开关量输出 |
继电器输出——带回差,触点:AC 220V/3A DC 24V/6A(阻性负载) |
通讯输出 |
接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等
波特率——300bps-19.2kbps 仪表内部自由设定 |
馈电输出 |
DC 24V 负载≤30mA |
测量精度 |
测量显示精度:±0.2%FS±1字或0.5%FS±1字 |
频率转换精度 |
±1脉冲(LMS) 一般优于0.2% |
测量范围 |
-1999——99999字 |
分辨率 |
±1字 |
显示方式 |
带背光大屏幕LCD图形显示器 |
控制/报警 |
带回差上限、下限输出(用户可自由设定) |
参数设定 |
·中文菜单提示 ·面板轻触式按键设定
·参数设定值断电后永久保存 ·参数设定值密码锁定 |
保护方式 |
断电后累积值保持时间大于五年
电源欠压自动复位 工作异常自动复位(Watch Dog) |
环境温度 |
0-50℃ |
相对湿度 |
≤85RH 避免强腐蚀气体 |
供电电压 |
常规型 AC220V+10-15%(50Hz±2Hz)
特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源 |
功耗 |
·≤6W(AC220V 电源供电)
·≤6W(AC85-260V 开关电源供电)
·≤6W(DC24V 电源供电) |
型 号 |
代 码 |
说 明 |
SWP-LCD-N |
□ |
□ |
□□ |
-□ |
□ |
-□ |
□ |
□ |
-□ |
□ |
□ |
-□ |
-□ |
-□ |
新一代大屏幕带背光液晶显示仪表 |
仪表功能 |
LT |
|
|
|
|
|
|
|
|
|
|
|
|
|
天然气流量积算仪表 |
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm(横) 80×160mm(竖) |
控制作用 |
02 |
|
|
|
|
|
|
|
|
|
|
|
带补偿输入 |
通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
|
参见“通讯方式” |
输出方式 |
□ |
|
|
|
|
|
|
|
|
|
参见“变送输出方式” |
流量输入类型 |
□ |
|
|
|
|
|
|
|
|
参见“输入类型” |
压力输入类型 |
□ |
|
|
|
|
|
|
|
参见“输入类型” |
温度输入类型 |
□ |
|
|
|
|
|
|
参见“输入类型” |
第一报警方式 |
N
H
L |
|
|
|
|
|
无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警) |
第二报警方式 |
N
H
L |
|
|
|
|
无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警) |
第三报警方式 |
N
H
L |
|
|
|
无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警) |
馈电输出 |
N
P
2P |
|
|
无馈电输出(可省略)
单路DC24V馈电输出
双路DC24V馈电输出 |
供电方式 |
W
T |
|
DC24V供电
AC85-260V(开关电源)
AC220V供电(线性电源,可省略) |
外形特征 |
S |
竖式显示仪表
横式显示仪表(可省略) |
★通讯方式
选型代码 |
0 |
2 |
3 |
4 |
8 |
9 |
通讯方式 |
无通讯 |
RS-232 |
打印口 |
RS-422 |
RS-485 |
特殊规格 |
通讯协议:出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
★变送输出方式:
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
输出方式 |
无输出 |
4~20mA |
0~10mA |
1~5V |
0~5V |
特殊规格 |
★输入类型:(出厂默认值)
代码 |
输入类型 |
测量范围<, /DIV> |
代码 |
输入类型 |
测量范围 |
说 明 |
A |
4~20mA |
-1999~99999 d |
O |
脉冲—集电极开路 |
0~5KHz |
本表所列为最大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围 |
B |
0~10mA |
-1999~99999 d |
G |
Pt100 |
-200~650℃ |
C |
1~5V |
-1999~99999 d |
E |
热电偶E型 |
0~1000℃ |
D |
0~5V |
-1999~99999 d |
K |
热电偶K型 |
0~1300℃ |
M |
0~20mA |
-1999~99999 d |
R |
用户特定 |
-1999~99999 d |
F |
脉冲 |
0~5KHz |
N |
无补偿输入 |
|
|
|
型 号 |
代 码 |
说 明 |
SWP-LCD-N |
□ |
□ |
□□ |
-□ |
□ |
-□ |
□ |
□ |
-□ |
□ |
□ |
-□ |
-□ |
-□ |
新一代大屏幕带背光液晶显示仪表 |
仪表功能 |
LT |
|
|
|
|
|
|
|
|
|
|
|
|
|
天然气流量积算仪表 |
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm(横) 80×160mm(竖) |
控制作用 |
02 |
|
|
|
|
|
|
|
|
|
|
|
带补偿输入 |
通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
|
参见“通讯方式” |
输出方式 |
□ |
|
|
|
|
|
|
|
|
|
参见“变送输出方式” |
流量输入类型 |
□ |
|
|
|
|
|
|
|
|
参见“输入类型” |
压力输入类型 |
□ |
|
|
|
|
|
|
|
参见“输入类型” |
温度输入类型 |
□ |
|
|
|
|
|
|
参见“输入类型” |
第一报警方式 |
N
H
L |
|
|
|
|
|
无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警) |
第二报警方式 |
N
H
L |
|
|
|
|
无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警) |
第三报警方式 |
N
H
L |
|
|
|
无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警) |
馈电输出 |
N
P
2P |
|
|
无馈电输出(可省略)
单路DC24V馈电输出
双路DC24V馈电输出 |
供电方式 |
W
T |
|
DC24V供电
AC85-260V(开关电源)
AC220V供电(线性电源,可省略) |
外形特征 |
S |
竖式显示仪表
横式显示仪表(可省略) |
★通讯方式
选型代码 |
0 |
2 |
3 |
4 |
8 |
9 |
通讯方式 |
无通讯 |
RS-232 |
打印口 |
RS-422 |
RS-485 |
特殊规格 |
通讯协议:出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
★变送输出方式:
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
输出方式 |
无输出 |
4~20mA |
0~10mA |
1~5V |
0~5V |
特殊规格 |
★输入类型:(出厂默认值)
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
说 明 |
A |
4~20mA |
-1999~99999 d |
O |
脉冲—集电极开路 |
0~5KHz |
本表所列为最大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围 |
B |
0~10mA |
-1999~99999 d |
G |
Pt100 |
-200~650℃ |
C |
1~5V |
-1999~99999 d |
E |
热电偶E型 |
0~1000℃ |
D |
0~5V |
-1999~99999 d |
K |
热电偶K型 |
0~1300℃ |
M |
0~20mA |
-1999~99999 d |
R |
用户特定 |
-1999~99999 d |
F |
脉冲 |
0~5KHz |
N |
无补偿输入 |
|
|
