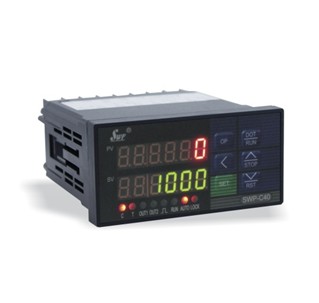

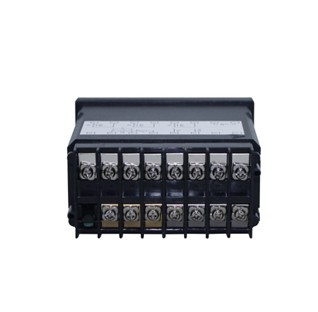

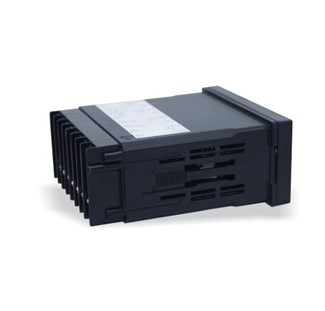

SWP-DS-TA/TB计时/定时显示控制仪
1.产品简介:
采用8位微处理器,用户可通过二级参数的修改方便切换为计数或定时工作模式,并开放多种参数供用户二次组态,使用旋转编码器及其他脉冲信号输入场合。
2.产品参数:
规 格 |
说 明 |
输入信号 |
频率信号 f≤15Kcps,幅度≥0.2V
开关量信号 |
测量范围 |
0-10KHZ |
测量精度 |
0.1HZ |
测量误差 |
频率±1脉冲或0.1%FS |
采样时间 |
0.01秒 |
输入电平 |
0-20V(H:+5-20V L:0-2V) |
输入阻抗 |
≥10K |
分 辨 率 |
±1字 |
显示方式 |
3.6英寸六位LED显示,可同时显示(转速和频率)或(线速度和转速)显示0.0000-999999字 |
控制方式 |
位式ON / OFF 带回差 |
输出信号 |
模拟量输出
·DC 0-10 mA (负载电阻≤750W ) ·DC 4-20 mA(负载电阻≤500W)
·DC 0-5 V (输出电阻≤250W ) ·DC 1-5 V (输出电阻≤250W)
继电器控制输出──继电器ON/OFF带回差,AC220V/3A;DC24V/6A(阻性负载)
可控硅控制输出──SCR(可控硅过零触发脉冲)输出,可触发可控硅: 400V/100A
固态继电器输出──SSR(固态继电器控制信号)输出,6-24V/30mA
NPN集电极开路输出──OC门输出,30VDC/100 mA |
通讯输出 |
接口方式──标准串行双向通信接口:RS-485 , RS-232C , RS-422等
波 特 率──300-9600bps 内部自由设定 |
馈电输出 |
DC 24 V , 负载≤30mA |
控制方式 |
可选择控制,LED指示。控制方式为继电器ON/OFF(用户可自由设定) |
控制精度 |
±1字 |
报警方式 |
可选择限报警,LED指示。报警方式为继电器ON/OFF(用户可自由设定)
可选择继电器上下限报警输出 , LED 指示 |
报警精度 |
±1字 |
打印控制 |
直接配接各型串行打印机(如LQ-300K,TPuP系列微打等),打印接口为RS-232C |
打印精度 |
同仪表精度 |
参数设定 |
·面板轻触式按键数字设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 |
保护方式 |
·输入超/欠量程报警 ·工作异常自动复位 ·电源欠压自动复位 |
联机通讯 |
通讯接口为二线制、三线制或四线制(如RS-485、RS-232C、RS-422等),波特率300-9600bps可由仪表内部参数自由设定。接口和主机可采用光电隔离,通讯距离可达1.2公里。系统采用主──从通讯方式,整个控制回路只需一根二(三、四)芯电缆,即可实现与上位机通讯。 |
使用环境 |
环境温度 0-50℃
相对湿度 ≤85%RH ·避免强腐蚀气体 |
供电电压 |
常 规 型 ·AC 220 V + 10 -15% ( 50 Hz ±2 Hz )线性电源供电
特 殊 型 ·AC 85-260 V─开关电源供电 ·DC 24 V±2 V─开关电源供电 |
功 耗 |
·≤5W(AC220V线性电源供电)
·≤4W(AC85-260V开关电源供电)
·≤4W(DC24V开关电源供电) |
结 构 |
标准卡入式 |
重 量 |
·420 g ( AC 220V线性电源供电 ) · 260 g ( 开关电源供电 ) |
|
型 号 |
代 码 |
说 明 |
SWP-DS- |
□□ |
□ |
□□ |
-□ |
□ |
-□ |
-□ |
-□ |
-□ |
双六位LED数码管显示仪表 |
功能 |
TA
TB |
|
|
|
|
|
|
|
|
计时器
定时器 |
外形尺寸 |
4
9 |
|
|
|
|
|
|
|
96×48mm,
96×96mm |
控制方式 |
01
03 |
|
|
|
|
|
|
测量显示
位式控制 |
通讯方式 |
0
2
8 |
|
|
|
|
|
无通讯
通讯接口为RS-232
通讯接口为RS-485 |
输出方式 |
0
1
2
3
4
5
6
7 |
|
|
|
|
无控制输出
继电器触点
电流4-20mA
电流0-10mA
电压1-5V
电压0-5V
SCR-过零触发脉冲
SSR-固态继电器 |
输入方式 |
C
D |
|
|
|
电平信号输入
开关量输入/触点信号(无源) |
报警方式 |
N
H
L |
|
|
无报警(可省略)
AL1上限报警
AL1下限报警 |
馈电输出 |
P
Q |
|
DC24V馈电输出
DC12V馈电输出 |
供电方式 |
W
T |
DC24V供电
AC85-260V供电(开关电源默认可省略) |
备注:定时器无需选择输入方式
|
