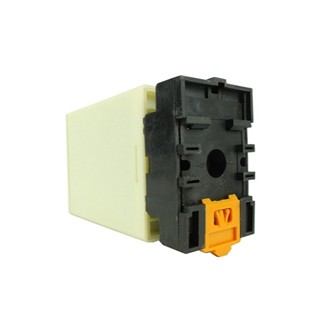

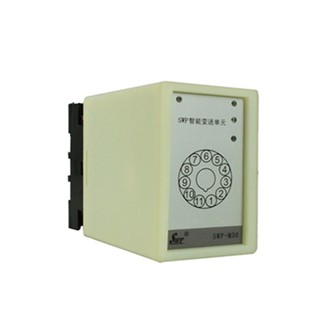

SWP-M30系列数学运算模块
1.产品简介:
SWP-M30系列智能变送单元可带双通道,并且可组成不同系列模块的组合:热电阻/热电偶温度变送模块、电压/电流/频率转换模块、配电模块[它给二线制变送器提供电压的同时,接收来自变送器的与差压、压力、液面等成比例的4-20mA DC输出信号]、数学运算模块[它将输入信号进行数学运算(开方、加减、乘除、比值等)后,转换为隔离的1-5V或4-20mA 信号输出]。
2.产品参数:
规 格 |
说 明 |
功 能 |
·多种传感器输入功能:20种输入方式 高精度: ±0.2F.S或±0.3F.S
·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI ·馈电输出:DC24V,DC12V,DC5V |
电 源 |
90-260VAC 50/60Hz 24VDC |
功率消耗 |
6VA |
显示类型 |

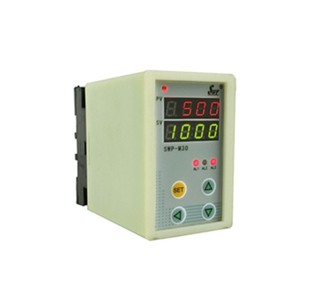

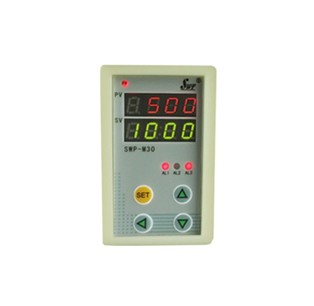

7段LED显示 [PV显示红色] [SV显示绿色] |
显示精度 |
±0.2%F.S |
设定类型 |
面板按键设定 |
输入 |
热电偶 |
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) |
RTD |
Cu50,Pt100,Pt100.1 |
模拟信号 |
0-5VDC,1-5VDC,0-10mADC,4-20mADC |
输出 |
继电器 |
250VAC 5A |
SSR |
24VDC ±3V 30mA Max |
SCR |
400V/0.5A |
电流 |
0-20mADC,4-20mADC 负载≤500Ω (PV 传送值) |
电压 |
0-5VDC,1-5VDC 负载≤250Ω (PV 传送值) |
馈电输出 |
DC24V,DC12V,DC5V 30mA Max. |
通讯 |
功能 |
PV值,EV状态,MODBUS协议,SWPBUS协议 |
波特率 |
300-9600bps |
接口 |
RS232,RS485,TTL电平(面板) |
报警输出 |
带回差报警输出 ON/OFF 全量程 |
采样时间 |
0.5秒 |
耐压 |
AC 2000V 50/60Hz 1分钟 |
抗振动 |
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时 |
绝缘强度 |
Min.100MΩ(at DC500V) |
抗干扰 |
电快速瞬变脉冲群干扰±2kV |
记忆保持 |
约:10年.(使用无电压半导体记忆型) |
环境温度 |
-10~50℃(未结冰状态) |
储存温度 |
-20~60℃(未结冰状态) |
环境湿度 |
35-85%RH |
外形尺寸 |
132×50×86mm |
重量 |
240-400g |
|
型 号 |
代 码 |
说 明 |
SWP-M30 |
□ |
-□□ |
-□ |
-□ |
-□□ |
/□□ |
-□ |
-□ |
-□ |
-□ |
/□ |
SWP-M30系列数学运算模块 |
输入通道数 |
2 |
|
|
|
|
|
|
|
|
|
|
双路 |
模块功能 |
SX |
|
|
|
|
|
|
|
|
|
数学运算模块 |
开方模块 |
B
Q |
|
|
|
|
|
|
|
|
无开方功能
带开方功能 |
运算方式 |
□ |
|
|
|
|
|
|
|
参见 “数学运算方式” |
第一通道
输入类型 |
□□ |
|
|
|
|
|
|
参见 “输入类型” |
第二通道
输入类型 |
□□ |
|
|
|
|
|
参见 “输入类型” |
第一路
输出方式 |
□ |
|
|
|
|
参见 “输出方式” |
第二路
输出方式 |
□ |
|
|
|
参见 “输出方式” |
输出两路隔离 |
A
B |
|
|
输出两路隔离
输出两路不隔离 |
供 电
方 式 |
N
W
T |
|
AC220V(可省略)
DC24V供电
AC85-260V供电(开关电源) |
显 示 |
D |
带显示模块 |
★数学运算功能
选型代码 |
A1 |
A2 |
B1 |
B2 |
C |
D |
输出方式 |
加法 |
减法 |
乘法 |
除法 |
比值 |
特殊规格 |
★输入类型:
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
199.9~320.0℃ |
17 |
30~350Ω |
-1999~9999 d |
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊规格 |
用户待定 |
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA开方 |
-1999~9999 d |
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~9999 d |
20 |
0~10mA开方 |
-1999~9999 d |
05 |
T |
-199.9~400.0℃ |
13 |
0~10mA |
-1999~9999 d |
21 |
1~5V开方 |
-1999~9999 d |
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~9999 d |
22 |
0~5V开方 |
-1999~9999 d |
07 |
WRe3~25 |
0~2300℃ |
15 |
0~5V |
-1999~9999 d |
23
|
可切换输入
|
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~9999 d |
★输出方式
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
输出方式 |
无输出 |
1~5V |
4~20mA |
继电器 |
RS232 |
RS485 |
特殊规格 |
|
