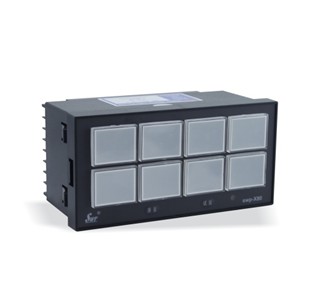

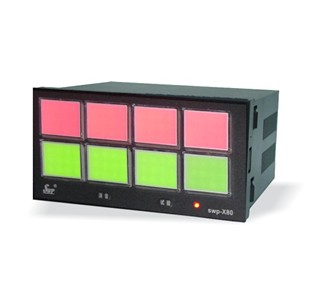

SWP-X80闪光报警控制仪
1.产品简介：
SWP-X80闪光报警控制仪可与各种SWP系列控制仪表或其他接点式控制检测仪表配套使用，可同时检测八路输入信号，八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。
2.产品参数:
|
|
规 格 |
说 明 |
|
输入信号 |
接点式 |
无源接点信号 |
|
电平式 |
标准TTL电平，输入信号地与端子1连接。 |
|
测量通道 |
八通道（若选择高电平报警，不用的通道可开路；若选择低电平，不用的通道可与端子1短接） |
|
显示方式 |
1.1英寸*0.9英寸八通道高亮度平面发光二极管分别状态显示 |
|
报警方式 |
音响报警 |
蜂鸣器间歇报警 |
|
闪光报警 |
相应通道闪烁或常亮为报警 |
|
触点输出 |
继电器报警触点输出：AC220V/3A、DC24V/5A |
|
设定方式 |
报警器内部短路环操作 |
|
保护方式 |
欠压自动复位 |
|
使用环境 |
环境温度 |
0~50℃ |
|
相对湿度 |
≤85%RH |
|
电源电压 |
AC220V±10%（50Hz±2Hz） DC24V±10%——开关电源 |
|
周围环境 |
避免强腐蚀性气体 |
|
功耗 |
≤5W（AC220V供电） ≤5W（DC24V开关电源供电） |
|
外形尺寸 |
长×高×深=160mm×80mm×110mm |
|
开孔尺寸 |
152－0+0.5mm×76－0+0.5 mm（长×高） |
|
结构 |
标准卡入式 |
|
重量 |
600g（线性电源供电） 450g（开关电源供电） |
|
|
号 |
代 码 |
说 明 |
|
SWP- |
□ |
□□□ |
-□ |
-□ |
-□ |
-□ |
-□ |
|
|
特征 |
X |
|
|
|
|
|
|
参数显示：八位高亮度LED通道显示 |
|
控制作用 |
803 |
|
|
|
|
|
闪光报警仪 |
|
通讯方式 |
□ |
|
|
|
|
0：无通讯；2：RS-232；8：RS-485 |
|
指示方式 |
D
N |
|
|
|
八段数码管指示
平面LED指示（无通讯） |
|
输入信号 |
A
B
C
D |
|
|
接点式闭路报警
接点式开路报警
标准TTL电平
特殊规格 |
|
馈电输出 |
P |
|
DC24V馈电输出 |
|
供电方式 |
W
T |
AC85-260V供电（开关电源）
AC220V供电（线性电源，可省略） |
注：平面LED指示的闪光报警器无通讯。
|
