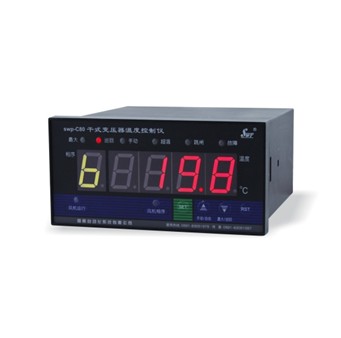

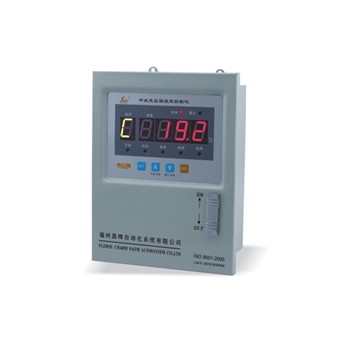

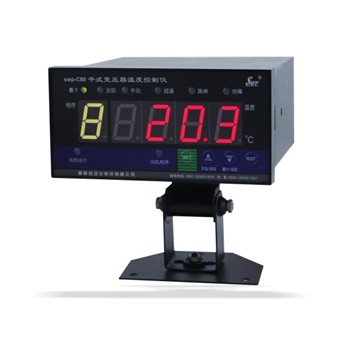

SWP系列干式变压器温度智能控制仪
1.产品简介：
SWP系列干式变压器温度智能控制仪，是保证干式变压器安全运行的控制装置。该装置采用新式设计，结构紧凑、牢固，显示醒目、直观，具有更加完美的系统、自检、系统保护、参数保存于输出指示等功能。
2.产品参数:
|
|
型 号 |
说 明 |
|
测量范围 |
0.0~200.0℃（传感器Pt100） |
|
测量
精度 |
通用型 |
0.5级 |
|
分辨力 |
0.1℃ |
|
使用
条件 |
环境温度 |
-20℃~+55℃ |
|
相对湿度 |
＜85% |
|
电源电压 |
380V（三相） 220V（单相） |
|
电源频率 |
50±2Hz |
|
抗干扰性能 |
对共模250V（AC，50Hz）或串模200mV(AC，50Hz)干扰电压，显示值变化小于基本误差值 |
|
显示值补偿范围 |
0~±19.9℃ |
|
报警及保护功能 |
传感器开路报警 仪表故障自检报警
输入超量程自检报警 风机故障报警 |
|
风机控制输出 |
继电器触点输出（触点容量7A/250VAC，注：镶嵌型为15A/250VAC），三相两组 |
|
超温报警输出 |
继电器触点输出（触点容量7A/250VAC） |
|
跳闸报警输出 |
继电器触点输出（触点容量7A/250VAC） |
|
|
型 号 |
代 码 |
说 明 |
|
SWP-C80 |
□□□□ |
-□ |
-□ |
-□ |
|
|
风机供电方式 |
T220
T380 |
|
|
|
风机供电电源~220V
风机供电电源~380V |
|
附加功能 |
D
E
F
G
H |
|
|
基本型（见注1） |
|
|
|
附加三路4~20mA变送输出 |
|
|
|
附加RS232通讯接口 |
|
|
|
附加RS485通讯接口 |
|
|
|
用户特殊要求 |
|
风机控制输出 |
1
2 |
|
风机控制输出一组
风机控制输出二组 |
|
安装方式 |
P
Z |
盘式安装
支架安装 |
|
注1：基本型功能三相巡回测量显示，输入开路报警显示并输出，故障自检报警显示并输出，超温跳闸显示并输出，三相巡回/最大值显示两种检测状态及指示，风机启停自动/手动控制状态的选择、指示与输出，三相温度显示值独立数字补偿。 |
|
