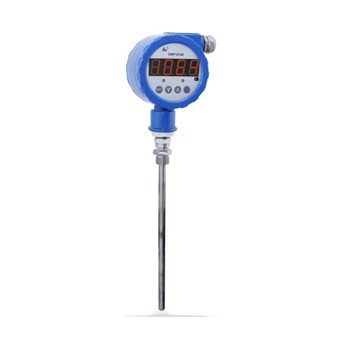

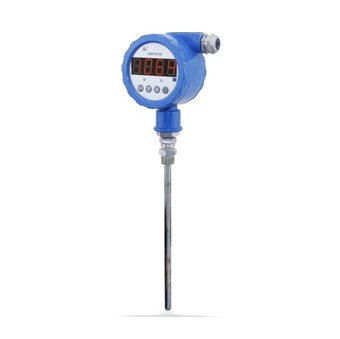

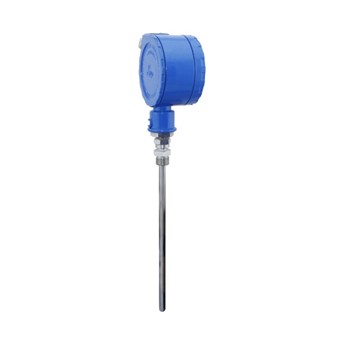

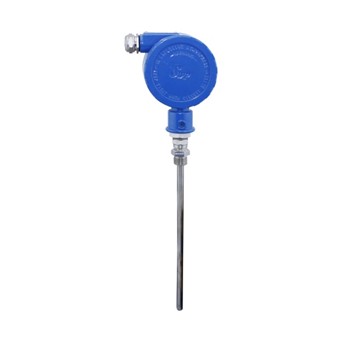

SWP-XET100现场LED显示温度变送控制器
1.产品简介：
SWP-XET100现场LED显示温度变送控制器是本公司推出新一代先进的现场变送单元。采用铝合金外壳进口的高精度的铂电阻传感器或热电偶传感器，抗腐蚀，抗过载稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油、化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。
2.产品参数:
|
|
技术指示 |
说明 |
|
测量范围 |
-200℃~600℃ |
|
精度 |
0.5%或0.2% |
|
外形尺寸 |
LED显示：Φ100×60 |
|
显示 |
4位LED显示 |
|
输出特性 |
带上下限控制或报警输出
继电器接点容量3A/250VAC
SSR可控硅触发信号0.5A/400V
SCR固态继电器触发信号300mA/6V |
|
通讯功能 |
RS485或RS232通讯方式（波特率 1200~9600pbs） |
|
适用环境 |
相对湿度≤90%，温度-10~50℃ |
|
连接方式 |
温度传感器直径Φ8~Φ25或根据用户要求 |
|
供电方式 |
AC220V或DC24V |
|
|
型 号 |
代 码 |
说 明 |
|
SWP-XET100 |
-□ |
□□ |
□- |
□- |
□□- |
□ |
□ |
-□ |
(□) |
现场LED显示温度变送控制器 |
|
通讯方式 |
0
2
8 |
|
|
|
|
|
|
|
|
无通讯
RS232
RS485 |
|
输出方式 |
□□ |
|
|
|
|
|
|
|
参见“输出方式” |
|
远程连接方式和材料 |
R
G |
|
|
|
|
|
|
外螺纹G1/2（不锈钢 1Gr18Ni9Ti）
外螺纹M20×1.5（不锈钢 1Gr18Ni9Ti） |
|
外壳类型 |
A |
|
|
|
|
|
铝外壳LED现场指示，放等级IP65 |
|
测量范围 |
□□ |
|
|
|
|
参见“输入类型” |
|
第一报警
方式 |
□ |
|
|
|
参见“报警输出方式” |
|
第二报警
方式 |
□ |
|
|
参见“报警输出方式’ |
|
供电方式 |
N
W |
|
AC220V（可省略）
DC24V |
|
温度传感器
插入深度 |
(□) |
参见“外形结构图“，填上具体的数值，单位mm |
|
