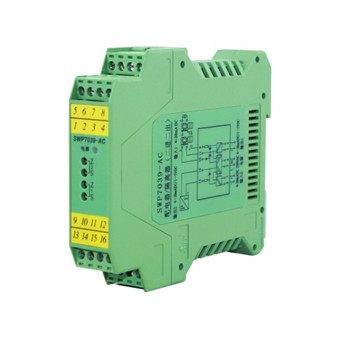

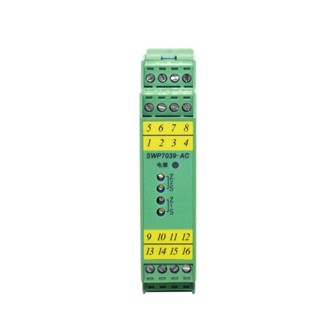

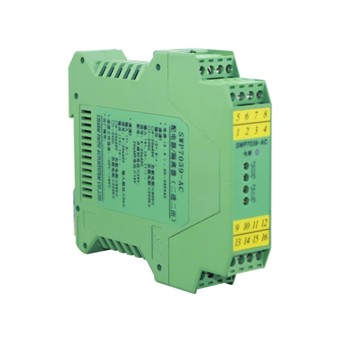

220V配电器/隔离器
1.产品简介:
SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离,有效解决工业自动化控制系统现场干扰问题,保证系统的稳定和可靠运行。它是通用型产品,基本覆盖系统中各种信号隔离、转换等功能要求。
2.产品参数:
规格参数 |
说 明 |
通道数 |
2 |
电源 |
AC85V~265V |
功耗 |
≤3.1W(24V电源,20mA输入/输出) |
危险区信号 |
通道1
输入电流:4~20mA
配电:
电流为20mA时,配电电压≥16V
配电回路开路时,配电电压≤26V
正常工作电流≤25mA
通道2
输出电流:4~20mA
负载电阻:≤680Ω
输出电压:1~5VDC
输出阻抗:<10Ω
输出负载:≥10KΩ |
安全区信号 |
通道1
输出电流:4~20mADC
负载电阻:≤680Ω
输出电压:1~5VDC
输出阻抗:<10Ω
输出负载:≥10KΩ
通道2 输入电流:4~20mA |
电源保护 |
电源反向保护 |
输出精度 |
0.2%F.S |
温度漂移 |
0.01%F.S/10℃ |

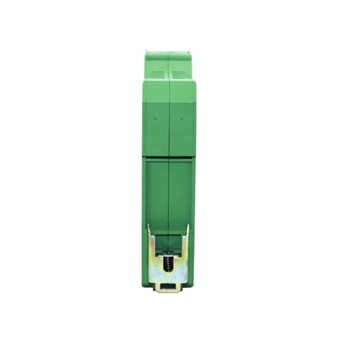

仪表结构 |
尼龙塑壳结构 |
重量 |
约150g |
适用现场设备 |
通道1:二线制、三线制变送器、电流源信号
通道2:二线制阀门定位器、电器转换器等 |
|
型号规格 |
附加码 |
说 明 |
SWP7039-AC |
/□ |
/□ |
一路配电器,一路隔离器 |
通道1输出类型 |
/I |
|
通道1:4~20mA输出 |
/V |
|
通道1:1~5 V 输出 |
通道2输出类型 |
/I |
通道2:4~20mA输出 |
/V |
通道2:1~5 V 输出 |
|
|
