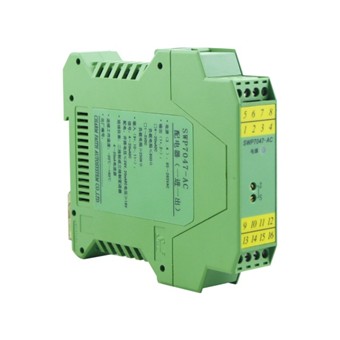

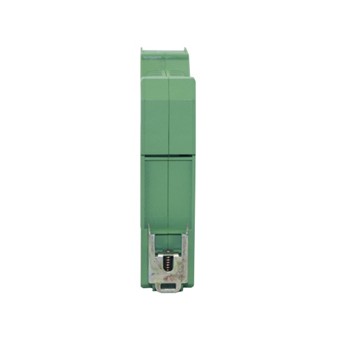

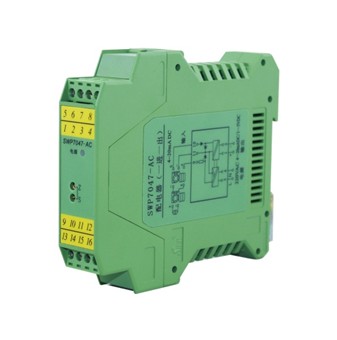

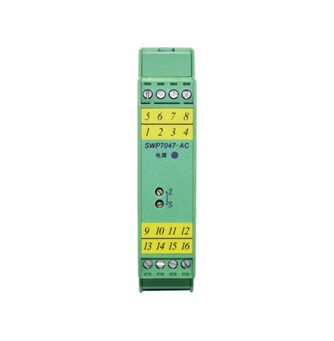

1.产品简介：

SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。

2.产品参数:

技术参数 型谱表 相关资料

 规格参数
说          明
电源
AC85V～265V
电源功耗
（24V供电，20mA输出时）：
≤1.8W（SWP7047-AC）      ≤2.0W（SWP7048-AC）
≤2.4W（SWP7035-AC）      ≤2.4W（SWP7148-AC）
≤3.2W（SWP7036-AC）      ≤3.2W（SWP7049-AC）
现场信号
输入电流：4～20mADC 或 输入电压：1～5VDC
配电电压/电流：≥16V/20mA（配电回路开路时，最大配电电压26V；正常配电工作电流≤25mA）
控制室信号
输出电流：4～20mADC，负载电阻：0～800Ω
输出电压：1～5VDC，输出阻抗：<10Ω，输出负载：≥10KΩ
电源保护
电源反向保护
输出精度
0.2%F.S
温度漂移
0.01%F.S/10℃
仪表结构
ABS塑壳结构
适用现场设备
二线制、三线制变送器、电流源信号/电压输出设备
型号规格
附加码
说         明
SWP7047-AC
/□

一进一出
4～20mA输入
SWP7035-AC
/□
/□
一进二出
SWP7036-AC
/□
/□
二进二出
SWP7048-AC
/□

一进一出
1～5 V输入
SWP7148-AC
/□
/□
一进二出
SWP7049-AC
/□
/□
二进二出
通道1输出类型
/I

通道1：4～20mA输出
/V

通道1：1～5 V 输出
通道2输出类型
/I
通道2：4～20mA输出
/V
通道2：1～5 V 输出

配电器说明书（220v） ［上传日期：2013-06-05  文件大小：654.01K］
