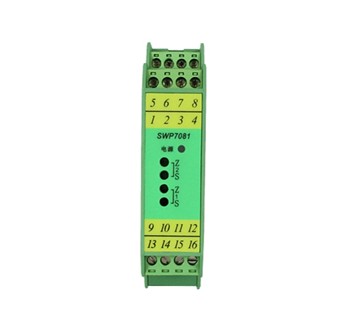

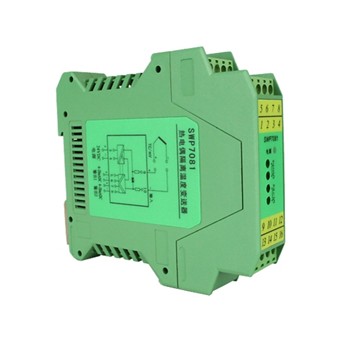

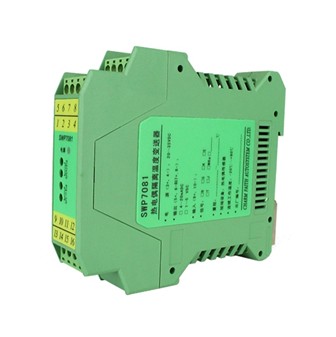

1.产品简介：

SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。

2.产品参数:

技术参数 型谱表 相关资料

规格参数
说          明
通道数
一进二出
电源
20～35VDC
功耗
≤2.3W（24V电源，20mA输入/输出）
危险区信号
热电偶
信号类型
量程范围
B
500～1820℃
S
-50～1769℃
K
-50～1372℃
E
-50～1000℃
T
-200～320℃
J
-50～1200℃
Wre(3-25)
0～2300℃
热电阻
信号类型
量程范围
CU50
-50.0～150.0℃
PT100
-199～850℃
TP100.1
-199.9～320.0℃
（用户定货时需指定信号类型和量程）
安全区信号
电流输出：4～20mADC
负载电阻：≤800Ω
电压输出：1～5VDC
负载电阻：≥10KΩ
电源保护
电源反向保护
输出精度
0.3%F.S
温度漂移
0.01%F.S/℃
仪表结构
尼龙塑壳结构
重量
约150g
适用现场设备
二线制、三线制变送器、电流源信号
型号规格
附加码
说         明
SWP7083
/□
/□
/□
一进二出
SWP7083-1
一进一出
输入类型
/CU50


Cu50(量程范围：-50～150℃)
/Pt100


Pt100(量程范围：-199～850℃)
/Pt100.1


Pt100.1(量程范围：-199.9～320.0℃)
通道1输出类型
/I

通道1：4～20mA输出
/V

通道1：1～5 V 输出
通道2输出类型
/I
通道2：4～20mA输出
/V
通道2：1～5 V 输出
