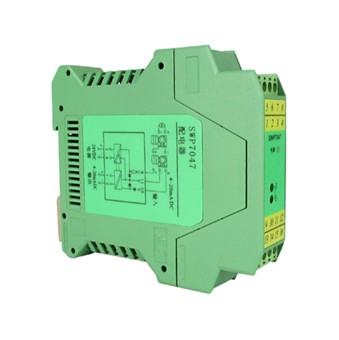

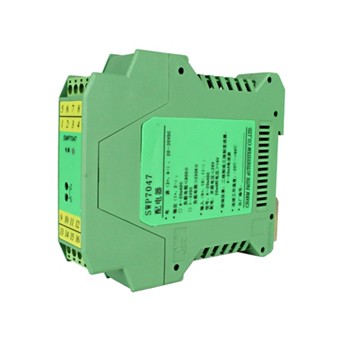

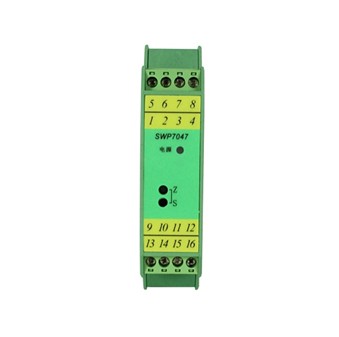

1.产品简介：

SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。

2.产品参数:

技术参数 型谱表 相关资料

规格参数
说          明
电源
20～35VDC
电源功耗
（24V供电，20mA输出时）：
≤1.5W（SWP7067、SWP7068）
≤2.8W（SWP7037、SWP7168）
≤3.0W（SWP7038、SWP7069）
现场信号
输出电流：4～20mADC
负载电阻：≤680Ω
输出电压：1～5VDC
输出阻抗：<10Ω
输出负载：≥10KΩ
控制室信号
输入电流：4～20mADC或   输入电压：1～5VDC
电源保护
电源反向保护
输出精度
0.2%F.S
温度漂移
0.01%F.S/℃
仪表结构
尼龙塑壳结构
适用现场设备
二线制阀门定位器、电气转换器等
型号规格
附加码
说         明
SWP7067
/□

一进一出
4～20mA输入
SWP7037
/□
/□
一进二出
SWP7038
/□
/□
二进二出
SWP7068
/□

一进一出
1～5 V输入
SWP7168
/□
/□
一进二出
SWP7069
/□
/□
二进二出
通道1输出类型
/I

通道1：4～20mA输出
/V

通道1：1～5 V 输出
通道2输出类型
/I
通道2：4～20mA输出
/V
通道2：1～5 V 输出

SWP7000系列电流输入隔离器选型  ［上传日期：2013-06-05  文件大小：362KB］

SWP7000系列电压输入隔离器选型  ［上传日期：2013-06-05  文件大小：354KB］

电压、电流输入隔离器说明书 ［上传日期：2013-06-05  文件大小：241.68K］
