配电器
1.产品简介:

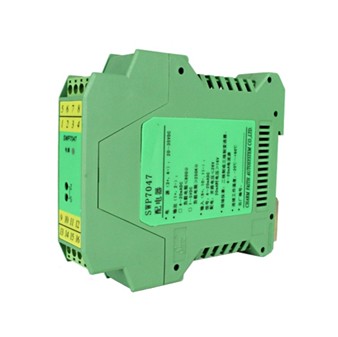

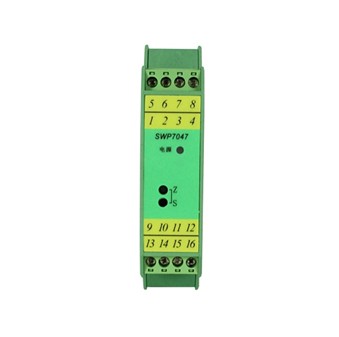

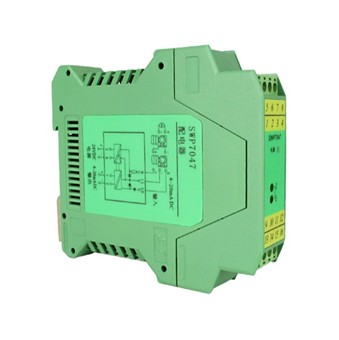

SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离,有效解决工业自动化控制系统现场干扰问题,保证系统的稳定和可靠运行。它是通用型产品,基本覆盖系统中各种信号隔离、转换等功能要求。
2.产品参数:
规格参数 |
说 明 |
电源 |
20~35VDC |
电源功耗 |
(24V供电,20mA输出时):
≤1.8W(SWP7047) ≤2.0W(SWP7048)
≤2.4W(SWP7035) ≤2.4W(SWP7148)
≤3.2W(SWP7036) ≤3.2W(SWP7049) |
现场信号 |
输入电流:4~20mADC 或 输入电压:1~5VDC
配电电压/电流:≥16V/20mA(配电回路开路时,最大配电电压26V;正常配电工作电流≤25mA) |
控制室信号 |
输出电流:4~20mADC,负载电阻:0~800Ω
输出电压:1~5VDC,输出阻抗:<10Ω,输出负载:≥10KΩ |
电源保护 |
电源反向保护 |
输出精度 |
0.2%F.S |
温度漂移 |
0.01%F.S./℃ |
仪表结构 |
尼龙塑壳结构 |
适用现场设备 |
二线制、三线制变送器、电流源信号/电压输出设备 |
|
型号规格 |
附加码 |
说 明 |
SWP7047 |
/□ |
|
一进一出 |
4~20mA输入 |
SWP7035 |
/□ |
/□ |
一进二出 |
SWP7036 |
/□ |
/□ |
二进二出 |
SWP7048 |
/□ |
|
一进一出 |
1~5 V输入 |
SWP7148 |
/□ |
/□ |
一进二出 |
SWP7049 |
/□ |
/□ |
二进二出 |
通道1输出类型 |
/I |
|
通道1:4~20mA输出 |
/V |
|
通道1:1~5 V 输出 |
通道2输出类型 |
/I |
通道2:4~20mA输出 |
/V |
通道2:1~5 V 输出 |
|
