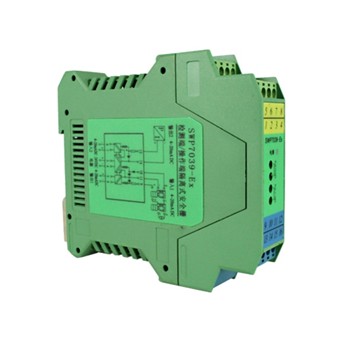

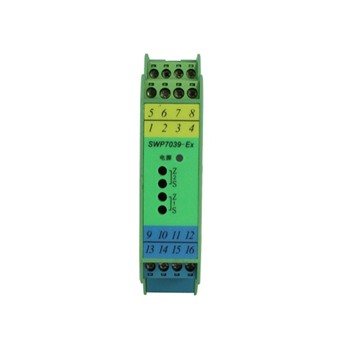

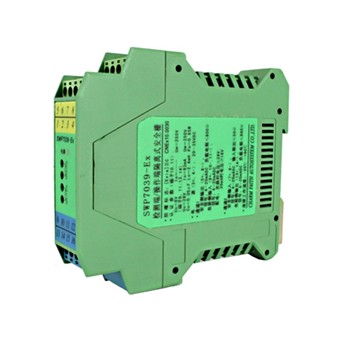

检测端/操作端隔离式安全栅
1.产品简介:
通道1:向危险区的变送器提供隔离的工作电源,同时检测回路中(或电流源)的电流,经隔离变送输出相互隔离的电流/电压信号到安全区。
通道2:将来自安全区的电流信号,经隔离变送输出电流/电压信号到危险区。该产品需独立供电,电源、输入和输出三隔离,本安端和非本安端绝缘强度高达2500V,a.c.。
2.产品参数:
规格参数 |
说 明 |
通道数 |
2 |
防爆标记 |
[Exia]ⅡC |
适应场所 |
安装在安全场所,可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 |
供电电压 |
20~35VDC |
功耗 |
≤3.1W(24V供电,20mA输出时) |
危险区信号 |
通道1
输入信号:4~20mADC
配电:
电流为20mA时,配电电压≥16V
配电回路开路时,配电电压≤26V
正常工作电流≤25mA
通道2
输出电流:4~20mADC
负载电阻:0~680Ω
输出电压:1~5VDC
输出阻抗:<10Ω
输出负载:≥10KΩ |
安全区信号 |
通道1
输出电流:4~20mADC
负载电阻:0~680Ω
输出电压:1~5VDC
输出阻抗:<10Ω
输出负载:≥10KΩ
通道2 输入信号:4~20mADC |
电源保护 |
电源反向保护 |
输出精度 |
0.2%F.S |
温度漂移 |
0.01%F.S/℃ |
仪表结构 |
尼龙塑壳结构 |
重量 |
约150g |
适用现场设备 |
通道1:二线制、三线制变送器、电流源信号
通道2:二线制阀门定位器、电气转换器等 |
|
型号规格 |
附加码 |
说 明 |
SWP7039-Ex |
/□ |
/□ |
一路检测端,一路操作端 |
通道1输出类型 |
/I |
|
通道1:4~20mA输出(安全区) |
/V |
|
通道1:1~5 V 输出(安全区) |
通道2输出类型 |
/I |
通道2:4~20mA输出(危险区) |
/V |
通道2:1~5 V 输出(危险区) |
备注:如用户订货不指定通道输出类型,将按输出类型为4~20mA生产并出厂。
|
