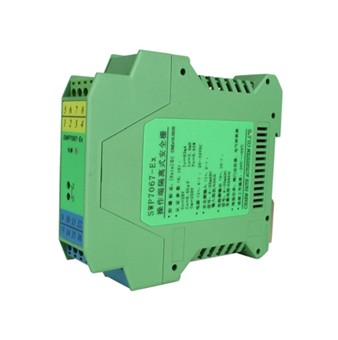

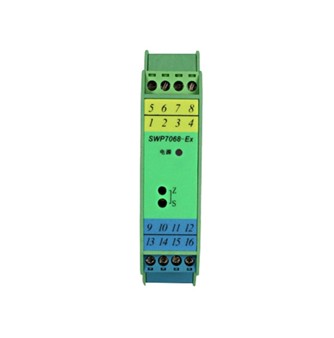

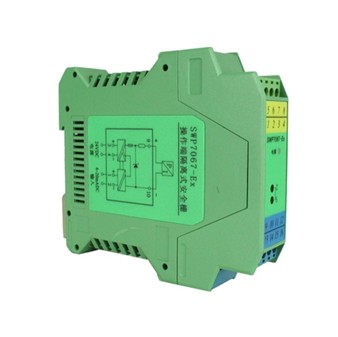

1.产品简介：

将来自安全区的电流信号，经隔离变送输出电流/电压信号到危险区，控制危险区的执行机构,如阀门定位器、电气转换器等设备。该产品需独立供电，电源、输入和输出三隔离，本安端和非本安端绝缘强度高达2500V,a.c.。

2.产品参数:

技术参数 型谱表 相关资料

规格参数
说          明
防爆标记
[Exia]ⅡC
适应场所
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。
供电电压
20～35VDC
电源功耗
（24V供电，20mA输出时）：
≤1.5W（SWP7067-Ex、SWP7068-Ex）
≤2.8W（SWP7037-Ex、SWP7168-Ex）
≤3.0W（SWP7038-Ex、SWP7069-Ex）
危险区信号
输入信号：4～20mADC 或 输入信号：1～5VDC
安全区信号
输出电流：4～20mADC
负载电阻：0～680Ω
输出电压：1～5VDC
输出阻抗：<10Ω
输出负载：≥10KΩ
电源保护
电源反向保护
输出精度
0.2%F.S
温度漂移
0.01%F.S/℃
仪表结构
尼龙塑壳结构
重量
约150g
适用现场设备
二线制阀门定位器、电气转换器等
型号规格
附加码
说         明
SWP7067-Ex
/□

一进一出
4～20mA输入
(安全区)
SWP7037-Ex
/□
/□
一进二出
SWP7038-Ex
/□
/□
二进二出
SWP7068-Ex
/□

一进一出
1～5 V输入
(安全区)
SWP7168-Ex
/□
/□
一进二出
SWP7069-Ex
/□
/□
二进二出
通道1输出类型
/I

通道1：4～20mA输出(危险区)
/V

通道1：1～5 V 输出(危险区)
通道2输出类型
/I
通道2：4～20mA输出(危险区)
/V
通道2：1～5 V 输出(危险区)

备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。
