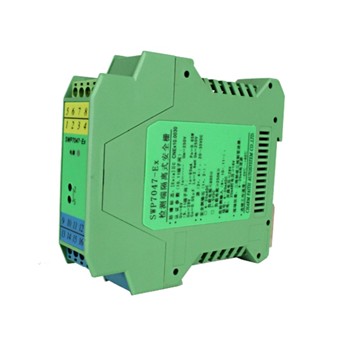

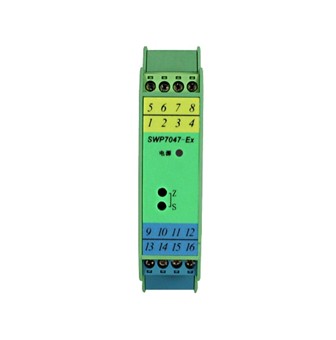

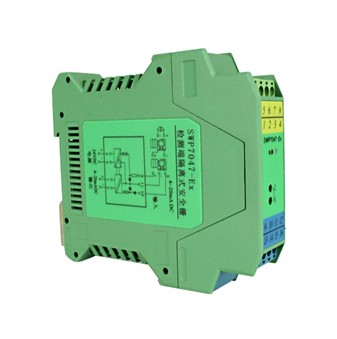

检测端隔离式安全栅
1.产品简介：
向危险区的变送器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出相互隔离的电流/电压信号到安全区。该产品需独立供电，电源、输入和输出三隔离，本安侧和非本安侧绝缘强度高达2500V,a.c.。
2.产品参数:
|
|
规格参数 |
说 明 |
|
防爆标记 |
[Exia]ⅡC |
|
适应场所 |
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 |
|
供电电压 |
20～35VDC |
|
电源功耗 |
（24V供电，20mA输出时）：
≤1.8W（SWP7047-Ex）
≤2.4W（SWP7035-Ex）
≤3.2W（SWP7036-Ex） |
|
危险区信号 |
输入信号：4～20mADC 或 输入信号：1～5VDC
配电：
电流为20mA时，配电电压≥16V
配电回路开路时，配电电压≤26V
正常工作电流≤25mA |
|
安全区信号 |
输出电流：4～20mADC
负载电阻：0～800Ω
输出电压：1～5VDC
输出阻抗：<10Ω
输出负载：≥10KΩ |
|
电源保护 |
电源反向保护 |
|
输出精度 |
0.2%F.S |
|
温度漂移 |
0.01%F.S/℃ |
|
仪表结构 |
尼龙塑壳结构 |
|
重量 |
约150g |
|
适用现场设备 |
二线制、三线制变送器、电流源信号 |
|
|
型号规格 |
附加码 |
说 明 |
|
SWP7047-Ex |
/□ |
|
一进一出 |
4～20mA输入
(危险区) |
|
SWP7035-Ex |
/□ |
/□ |
一进二出 |
|
SWP7036-Ex |
/□ |
/□ |
二进二出 |
|
SWP7048-Ex |
/□ |
|
一进一出 |
1～5 V输入
(危险区) |
|
SWP7148-Ex |
/□ |
/□ |
一进二出 |
|
SWP7049-Ex |
/□ |
/□ |
二进二出 |
|
通道1输出类型 |
/I |
|
通道1：4～20mA输出(安全区) |
|
/V |
|
通道1：1～5 V 输出(安全区) |
|
通道2输出类型 |
/I |
通道2：4～20mA输出(安全区) |
|
/V |
通道2：1～5 V 输出(安全区) |
备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。
|
