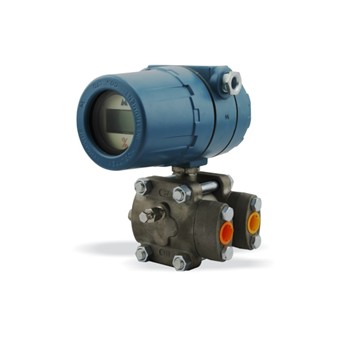

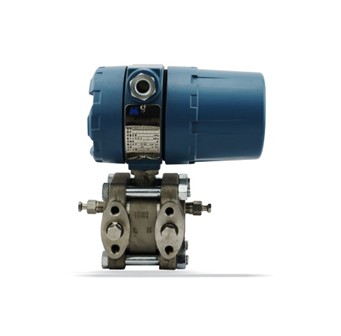

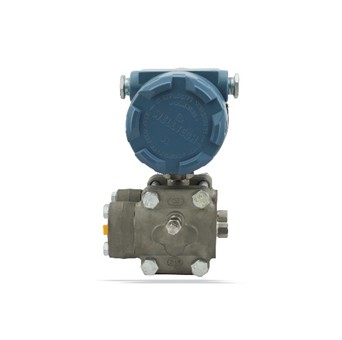

SWP-T51系列压力/差压变送器
1.产品简介:
SWP-T51系列差压变送器采用世界先进技术开发制造的具有优越性能的新型差压变送器,采用完全密封的δ室作为传感元件,无机械运动部件从而提高了可靠性。差压变送器可以精确地测量低表压、真空、液位、比重和流量。广泛用于石油、化工、纺织、电力、食品、造纸、药业等各工业领域。
2.产品参数:
规 格 |
说 明 |
输出 |
4~20mA DC |
温度
范围 |
放大器工作温度 |
-25℃~+93℃ |
传感器工作温度 |
-40℃~+104℃ |
相对湿度 |
0~100% |
传感器容积变化量 |
小于0.16cm3 |
储存温度极限 |
-20℃~+70℃ |
阻尼 |
时间常数在0-1.67秒之间连续可调 |
启动时间 |
最小阻尼时,最大值为2秒 |
稳定性 |
最大量程的±0.25%(12个月) |
电气连接 |
1/2-14NPT或M20×1.5导线管入口 |
重量 |
5.4kg |
|
型 号 |
变送器类型(只选一个) |
DP |
HP |
GP |
AP |
SWP-T51DP |
差压变送器 |
√ |
* |
* |
* |
SWP-T51HP |
高静压差压变送器 |
* |
√ |
* |
* |
SWP-T51GP |
表压变送器 |
* |
* |
√ |
* |
SWP-T51AP |
绝压变送器 |
* |
* |
* |
√ |
代 码 |
压力测量范围(URL)(只选一个) |
DP |
HP |
GP |
AP |
3 |
1.3~7.5KPa |
√ |
√ |
√ |
* |
4 |
6.2~37.4KPa |
√ |
√ |
√ |
√ |
5 |
31.1~186.8KPa |
√ |
√ |
√ |
√ |
6 |
117~690KPa |
√ |
√ |
√ |
√ |
7 |
345~2068KPa |
√ |
|
√ |
√ |
8 |
1170~6890KPa |
|
* |
√ |
* |
9 |
3480~20680KPa |
* |
* |
√ |
* |
0 |
6890~41370KPa |
* |
* |
√ |
* |
代 码 |
变送器输出(只选一个) |
DP |
HP |
GP |
AP |
E |
4-20mA,线性,模拟/阻尼可调 |
√ |
√ |
√ |
√ |
N |
4-20mA,线性,数字型 |
√ |
√ |
√ |
√ |
S |
4-20mA,智能型,HART协议通讯 |
√ |
√ |
√ |
√ |
代 码 |
结构材料 |
DP |
HP |
GP |
AP |
法兰/接头 |
排液/排气阀 |
膜片 |
22 |
316不锈钢 |
316不锈钢 |
316L不锈钢 |
√ |
√ |
√ |
√ |
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
√ |
√ |
√ |
√ |
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔合金 |
√ |
√ |
√ |
√ |
25 |
316不锈钢 |
316不锈钢 |
钽 |
√ |
√ |
√ |
√ |
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
√ |
√ |
√ |
√ |
35 |
哈氏合金C |
哈氏合金C |
钽 |
√ |
√ |
√ |
√ |
44 |
蒙乃尔合金 |
蒙乃尔合金 |
蒙乃尔合金 |
√ |
√ |
√ |
√ |
T |
特殊 |
√ |
√ |
√ |
√ |
代 码 |
显示表头(不选择不填) |
DP |
HP |
GP |
AP |
M1 |
模拟刻度,线性表头,0-100% |
√ |
√ |
√ |
√ |
M2 |
模拟刻度,平方根指示,0-10刻度 |
√ |
√ |
* |
* |
M3 |
液晶显示,线性表头,0-100%,用户可选 |
√ |
√ |
√ |
√ |
代 码 |
安装支架 |
DP |
HP |
GP |
AP |
B1 |
管装弯支架(管外径Φ50~60) |
√ |
√ |
√ |
√ |
B2 |
板装弯支架 |
√ |
√ |
√ |
√ |
B3 |
管装平支架(管外径Φ50~60) |
√ |
√ |
√ |
√ |
代 码 |
泄放阀 |
DP |
HP |
GP |
AP |
D0 |
背面泄放阀 |
√ |
√ |
√ |
√ |
D1 |
侧面泄放阀在压力室上部 |
√ |
√ |
√ |
√ |
D2 |
侧面泄放阀在压力室下部 |
√ |
√ |
√ |
√ |
代 码 |
法兰适配器 |
DP |
HP |
GP |
AP |
N |
无法兰适配器(法兰上由1/4NPT阴螺纹供引压连接) |
√ |
√ |
√ |
√ |
C1 |
1/2NPT阴螺纹法兰适配器,引压过渡接头及焊接引压管
(不锈钢) |
√ |
√ |
√ |
√ |
C2 |
M20×1.5阳螺纹法兰适配器,引压过渡接头及焊接引压管
(不锈钢) |
√ |
√ |
√ |
√ |
代 码 |
防爆认证(普通型不填) |
DP |
HP |
GP |
AP |
i |
本安型,防爆等级Exia II CT6 |
√ |
√ |
√ |
√ |
d |
隔爆型,防爆等级Exd II CT6 |
√ |
√ |
√ |
√ |
典型型号 |
SWP-T51 DP 4 S 22 M3 B3 D2 C2 |
注:GP和AP变送器低压侧为316不锈钢
(√)表示可提供,(*)表示不可提供
E型最小量程URL/6;N、S型最小量程URL/50
|
