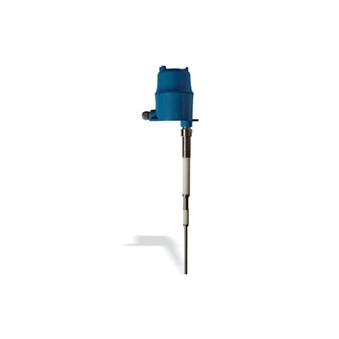

SWP-RFC系列射频导纳物位仪
1.产品简介:
SWP-RFC系列为通用型连续物位测控仪表,可用于大多数应用场合的连续测量。仪表广泛应用于工业和民用现场,无论室内和户外,本仪表相对其他形式仪表,对现场安装条件均无特别要求。仪表由测量电路和探杆式传感元件组成,可整体或分体安装。
2.产品参数:
规格参数 |
说 明 |
输出 |
4~20mA |
输出方式 |
可现场设置为物位方式(DIR)或距离方式(REW) |
供电 |
15~35VDC |
环境温度 |
-40℃~+75℃(-40~167℉) |
响应时间 |
无延时小于0.5秒,有延时0.5~90秒可调 |
精度 |
±1% |
温度影响 |
0.2%/30℃ |
量程 |
最大22,000pF(当设电阻分量为无穷大时,可用电容量表示),最大距离约为1000米
(使用不同传感器最大测量量程并不一样) |
静电火花防护
(对传感器) |
抗1000V浪涌冲击 |
电气接口 |
M20×1.5 |
过程连接 |
BSPT螺纹安装(标准,可选NPT),法兰安装(可选) |
最大电缆长度
(仅对分体) |
6.5m(标准),0.1~50m(可选),50m~100m向厂家咨询 |
外壳防护 |
符合IP67防护标准 |
防爆等级 |
Exia II CT4 |
|
型 号 |
代 码 |
说 明 |
SWP-RFC |
-□ |
-□ |
-□ |
-□ |
-□ |
-□ |
-□ |
SWP-RFC系列射频定相导纳物位计 |
认证 |
1
2 |
|
|
|
|
|
|
24VDC
其他 |
显示 |
1
2 |
|
|
|
|
|
无
带显示 |
通讯方式 |
0
1
2
3 |
|
|
|
|
无
RS-232C
RS-485
HART |
测量方式 |
0
1 |
|
|
|
液位方式
距离方式 |
相位 |
0
1 |
|
|
0°(绝缘测量)
45°(导电测量) |
外壳/电缆 |
1
2
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P |
|
整体电气接口 M20×1.5
整体电气接口 3/4"NPT
分体 6.5M 100℃ M20×1.5
分体 6.5M 200℃ M20×1.5
分体 10M 100℃ M20×1.5
分体 10M 200℃ M20×1.5
分体 25M 100℃ M20×1.5
分体 25M 200℃ M20×1.5
分体 50M 100℃ M20×1.5
分体 50M 200℃ M20×1.5
分体 6.5M 100℃ 3/4"NPT
分体 6.5M 200℃ 3/4"NPT
分体 10M 100℃ 3/4"NPT
分体 10M 200℃ 3/4"NPT
分体 25M 100℃ 3/4"NPT
分体 25M 200℃ 3/4"NPT
分体 50M 100℃ 3/4"NPT
分体 50M 200℃ 3/4"NPT |
探头 |
□ |
参见“探头性能指标” |
★探头性能指标
探头型号 |
IL |
SHD L/INACTL |
金属材料 |
绝缘
材料 |
重锤
或
地锚 |
安装 |
探头类型 |
温度压力 |
应用
场合 |
A0 |
标准500m
/250mm
最长2m |
250mm
180mm
80mm/
0mm |
304SS
(标准)
其他可选 |
PPS |
无 |
3/4"BSPT
3/4"NPT |
直径9mm
三端硬杆 |
100℃/1.0MPa
25℃/1.6MPa |
通用常温
低压场合 |
A1 |
标准500m
/250mm
最长2m |
250mm
180mm
80mm/
0mm |
316LSS |
PEEK |
无 |
3/4"BSPT
3/4"NPT |
直径9mm
三端硬杆 |
230℃/1.6MPa
25℃/4.0MPa |
通用中温
低压场合 |
B2 |
标准500m
最长2m硬杆
6m软缆 |
250mm/
180mm
其他尺寸 |
304SS
(标准)
其他可选 |
陶瓷 |
无 |
1 1/4"BSPT
1 1/4"NPT |
直径9mm
三端硬杆 |
815℃/1.0MPa
25℃/2.0MPa |
高温应用 |
B3 |
标准2m
最长8m软缆 |
250mm/
180mm |
304SS
(标准)
其他可选 |
PPS |
有 |
3/4"BSPT
3/4"NPT |
直径8mm
三端硬杆 |
100℃/1.0MPa
25℃/1.6MPa |
通用中温
中压场合 |
B4 |
最长3m |
0mm |
304SS
(标准)
其他可选 |
FEP |
无 |
3/4"BSPT
3/4"NPT |
直径12mm
两端硬杆 |
150℃/2.5MPa
25℃/4.0MPa |
小量程腐
蚀性液体 |
B5 |
最长30m |
0mm |
304SS
(标准)
其他可选 |
PVDF |
有 |
3/4"BSPT
3/4"NPT |
直径8mm
两端软缆 |
120℃/2.5MPa
25℃/4.0MPa |
大量程液
体及粉末 |
B6 |
最长22m |
0mm |
304SS
(标准)
其他可选 |
PTEE |
有 |
1"BSPT
1"NPT |
直径4mm
两端软缆 |
230℃/2.5MPa
25℃/4.0MPa |
固体粉末
大量程 |
B7 |
最长20m |
0mm |
304SS
(标准)
其他可选 |
PEP |
有 |
3/4"BSPT
3/4"NPT |
直径2.4mm
两端软缆 |
150℃/2.5MPa
25℃/4.0MPa |
液体
大量程
腐蚀性
液体 |
B8 |
最长100m |
0mm |
304SS
(标准)
其他可选 |
FEP |
有 |
3/4"BSPT
3/4"NPT |
直径2.4mm
两端软缆 |
150℃/1.0MPa
25℃/2.5MPa |
液体超大
量程 |
B9 |
最长120m |
最长100mm |
304SS
(标准)
其他可选 |
FEP |
有 |
3/4"BSPT
3/4"NPT |
直径4.5mm
三端软缆 |
150℃/1MPa
25℃/1.6MPa |
液体大量
程界面 |
C0 |
最长5m |
0mm |
304SS
(标准)
其他可选 |
PTFE |
无 |
1 1/2"BSPT
1 1/2"NPT |
简式参考及
两端硬杆 |
230℃/4.0MPa
25℃/6.3MPa |
绝缘液体
测量 |
C1 |
最长4m |
0mm |
304SS
(标准)
其他可选 |
FEP |
无 |
GBDN80
PN1.6MPa
ANS13"
1501b |
双探头
全包覆
两端硬杆 |
150℃/1.0MPa
25℃/2.5MPa |
小量程腐
蚀性液体 |
C2 |
标准500mm
最长2m |
250mm/
180mm
其他尺寸 |
304SS
(标准)
其他可选 |
PTFE |
无 |
3/4"BSPT
3/4"NPT |
直径9mm
三端软缆 |
230℃/4.0MPa
25℃/6.3MPa |
通用中温
中压场合 |
C3 |
最长3m |
0mm |
304SS
(标准)
其他可选 |
FEP |
无 |
1 1/2"卡盘 |
直径12mm
两端硬杆 |
150℃/1.6MPa
25℃/2.5MPa |
食品卫生
探头 |
C5 |
最长5m |
0mm/100mm |
304SS
(标准)
其他可选 |
PTFE |
有 |
1"BSPT
1"NPT |
直径19mm
两端硬杆
100mm标准地板 |
230℃/4.0MPa
25℃/6.3MPa |
通用中温
中压场合
界面/电脱 |
C6 |
最长4m |
0mm |
304SS
(标准)
其他可选 |
PTFE |
无 |
1"BSPT
1"NPT |
直径19mm
两端硬杆 |
230℃/1.6MPa
25℃/2.5MPa |
通用常温
常压场合
界面 |
|
