1.产品简介：

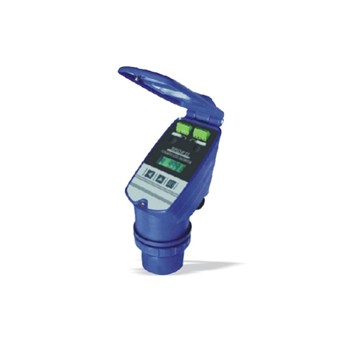

SWP-TD2000系列超声液(物)位仪表是一种非接触式物位检测仪器，用来取代原始的各种液位开关，直接安装在被检测的介质的上方，采用收发一体式进口超声波传感器，通过测量发送和接收回波的时间差，测得物位高低，智能显示并带上、下限报警，广泛用于各种液体、固体的料位测量。

2.产品参数:

技术参数 型谱表 相关资料

规 格
说      明
供电电源
24V DC/220V AC
防护等级
IP65
产品精度
±0.5%FS. 可选±0.2%FS.
可选量程
0-1~25m
可选信号
4-20mA、RS232、RS485
环境温度
-20~55℃
接线
两线制、三线制、四线制
安装螺纹
M66×2
开孔尺寸
Φ68~Φ70mm
外形尺寸
200×86×135mm
外壳材料
工程防腐塑料/PTFE
继电器容量
200V AC/50mA
型    号
代                   码
说             明
SWP-TD2000
 □
□
-□
□
□
    □
□
SWP-TD2000系列超声波物位仪
显示
    B






6位LCD显示
接线方式
2
3
4





二线制
三线制
四线制
测量量程
3
5
8
12
15




3米
5米
8米
12米
15米（特殊订货可达20米）
供电电源
A
B



24V DC
220V AC
安装连接
6
5
8
9
0


标准M66×2螺纹连接（标配安装螺母）
法兰连接DN50
法兰连接DN65
法兰连接DN100
法兰连接 特殊要求定做，文字注明规格
输出信号
B
E
R

标准4~20mA
4~20mA+继电器（高、低点）
RS485通讯
探头材质
（与介质不接触）
8
9
标准
PTFE（耐强酸、强碱、盐腐蚀）

SWP-TD2000系列超声波物位仪选型                         上传日期：2013-06-05  文件大小：3.95MB
