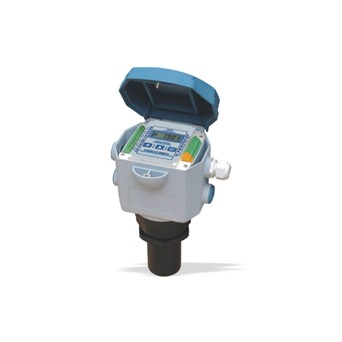

SWP-TD3000系列超声波物位仪
1.产品简介：
SWP-TD3000超声波液(物)位计是引进加拿大先进技术，由微处理器控制的数字液(物)位仪表。在测量中脉冲超声波由传感器(换能器)发出，声波经被测介质表面反射后被同一传感器接收，转换成电信号。并由声波的发射和接收之间的时间来计算传感器到被测介质的距离。SWP-TD3000超声波液(物)位计内置自动功率调整，增益控制，温度补偿，抑制干扰回波的功能，保证测量结果的真实与准确。可广泛用于水、污水、水泥、酸碱、煤粉、泥浆、酒类、饮料、制药等多种工况环境。
2.产品参数:
|
|
规 格 |
说 明 |
|
供电电源 |
24V DC/220V AC |
|
防护等级 |
IP66 |
|
产品精度 |
±0.5%FS. 可选±0.2%FS. |
|
可选量程 |
0-1~20m |
|
可选信号 |
4-20mA、RS232、RS485 |
|
环境温度 |
-20~55℃（特殊情况低温可以-40℃） |
|
接线 |
两线制、三线制、四线制 |
|
安装螺纹 |
M66×2 |
|
开孔尺寸 |
Φ68~Φ70mm |
|
外形尺寸 |
255×145×138mm |
|
外壳材料 |
高强度工程尼龙 |
|
继电器容量 |
200V AC/50mA |
|
|
型 号 |
代 码 |
说 明 |
|
SWP-TD3000 |
□ |
□ |
□ |
□ |
-□ |
□ |
□ |
□ |
□ |
SWP-TD3000系列超声波物位仪 |
|
显示 |
C
E |
|
|
|
|
|
|
|
|
LCD显示
LED显示 |
|
功能 |
M
C |
|
|
|
|
|
|
|
液位计（默认可省略）
明渠流量计
液位差计 |
|
结构 |
D
P |
|
|
|
|
|
|
一体机（默认可省略）
分体壁挂式
分体盘装式 |
|
接线方式 |
2
3
4 |
|
|
|
|
|
二线制
三线制
四线制 |
|
测量量程 |
3
5
8
12
15 |
|
|
|
|
3米
5米
8米
12米
15米（特殊订货可达20米） |
|
供电电源 |
6
5 |
|
|
|
24V DC
220V AC |
|
安装连接 |
6
5
8
9
0 |
|
|
标准M66×2螺纹连接（标配安装螺母）
法兰连接DN50
法兰连接DN65
法兰连接DN100
法兰连接 特殊要求定做，文字注明规格 |
|
输出信号 |
B
E
R |
|
标准4~20mA
4~20mA+继电器（高、低点）
RS485通讯 |
|
探头材质
（与介质不接触） |
8
9 |
标准
PTFE（耐强酸、强碱、盐腐蚀） |
|
