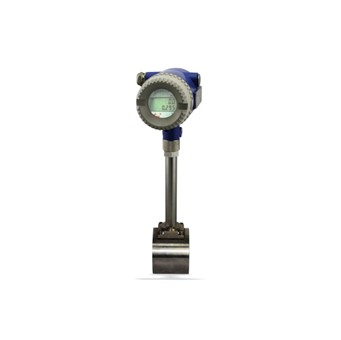

SWP-TU系列智能涡街流量计
1.产品简介：
SWP-TU系列涡街流量计可以测量以下流体的体积流量：液体、气体、蒸汽。适用于能源工业、水工业、石化行业和食品工业应用场合。
2.产品参数:
|
|
规格 |
SWP-TU（夹持式）涡街流量计传感器 |
规格 |
SWP-TU系列涡街流量计转换器 |
|
公称通径 |
Dn25，40，50，80，100，150，200 |
外壳保护等级 |
IP65 |
|
压力等级 |
PN2.5MPa |
环境温度 |
-20~+55℃ |
|
过程温度 |
普通型-40~+160℃ |
抗震性 |
1g |
|
高温型-40~+280℃ |
供电电压 |
带现场显示，无输出，3.6V锂电池供电 |
|
表体材料 |
1Cr18Ni9Ti |
带现场显示，二线制24VDC供电 |
|
传感器材料 |
1Cr18Ni9Ti |
带现场显示，脉冲输出，24VDC供电 |
|
传感器密封圈 |
石墨 |
带现场显示，脉冲输出和电流输出4~20mA，24VDC供电 |
|
安装附件材料 |
定位法兰 |
A3表面镀锌 |
不带现场显示，脉冲输出，24VDC供电 |
|
螺栓 |
A3表面镀锌 |
不带现场显示，二线制24VDC供电 |
|
螺母 |
A3表面镀锌 |
电缆入口 |
M20×1.5 |
|
垫圈 |
A3表面镀锌 |
液晶显示 |
6位浮点数显示瞬时量 |
|
密封垫圈 |
A3表面镀锌 |
8位浮点数显示瞬时量 |
|
转换器
外壳材料 |
铸铝表面喷塑 |
条码显示流量百分比 |
|
|
数据储存 |
E2PROM，可保存所有组态数据 |
|
防爆等级 |
ExiaIICT6 |
|
系统测量精度 |
液体 |
示值的±1% |
|
气体 |
示值的±1% |
|
蒸汽 |
示值的±1.5% |
|
|
型 号 |
代 码 |
说 明 |
|
SWP-TU |
□ |
□□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
智能涡街流量计 |
|
防爆类型 |
T
B/i |
|
|
|
|
|
|
|
|
标准型
本安型 Exia,IICT2-T6 |
|
液体/气体
测量范围 |
025
040
050
080
100
150
200 |
|
|
|
|
|
|
|
DN25 0.8~12/8~150 m3/h PN2.5MPa
DN40 2~30/18~340 m3/h PN2.5MPa
DN50 3~50/30~500 m3/h PN2.5MPa
DN80 10~130/70~1300 m3/h PN2.5MPa
DN100 15~200/100~2000 m3/h PN2.5MPa
DN150 40~450/200~4800 m3/h PN2.5MPa
DN200 80~1000/400~8000 m3/h PN2.5MPa |
|
转换器类型 |
A
B
C
D
E
F |
|
|
|
|
|
|
带现场显示，无输出，3.6V锂电池供电
带现场显示，二线制24VDC供电
带现场显示，脉冲输出，24VDC供电
带现场显示，脉冲输出和电流输出4~20mA，24VDC供电
不带现场显示，脉冲输出，24VDC供电
不带现场显示，二线制24VDC供电 |
|
测量介质 |
A
B |
|
|
|
|
|
液体
气体 |
|
附加功能 |
A
B
C
D |
|
|
|
|
不带温度压力补偿
带温度补偿
带压力补偿
带温度压力补偿 |
|
表体内经标准 |
0
1 |
|
|
|
中国国标
约定的特殊要求 |
|
表体材料 |
0
1 |
|
|
1Cr18Ni9Ti
约定的特殊要求 |
|
传感器适用温度 |
L
H |
|
-40~+160℃
-40~+280℃ |
|
配件 |
F |
配对法兰及螺栓 |
|
