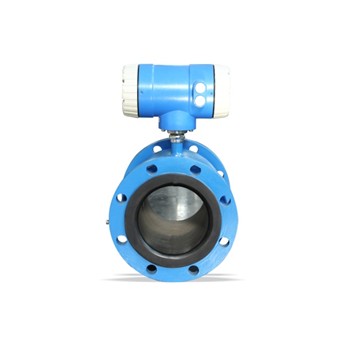

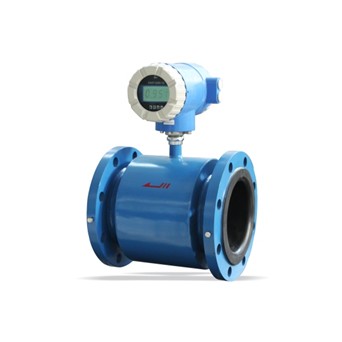

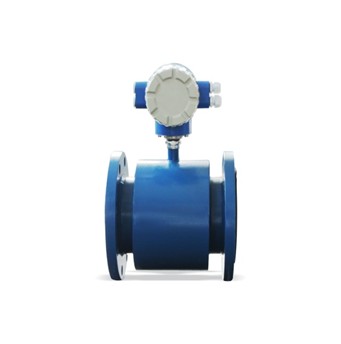

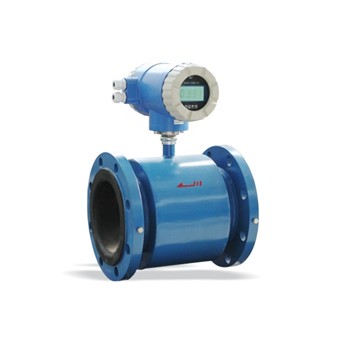

SWP-DM系列智能电磁流量计（一体型）
1.产品简介：
SWP-DM系列电磁流量计是采用微处理器智能化技术开发的一种高技术产品。它分为现场显示型(一体型)和远传显示型(分体型)两大类，它能测量导电液体介质，包括酸、碱、盐等强腐蚀性及液固两相流的体积流量。
2.产品参数:
|
|
口 径 |
DN10-2000 |
|
电极材料 |
1Cr18Ni9Ti，oCr18Ni12Mo2Ti，Hb，Hc，Ti，Ta，Pt，Ni |
|
内衬材料 |
PTFE（聚四氟乙烯）、氯丁橡胶、聚氨酯 |
|
介 质 |
导电性液体（含固液二相） |
|
测量误差 |
±0.2%/±0.5%±1.0%流量（按口径分） |
|
介质电导率 |
＞5μS/cm（水＞20μs/cm） |
|
流速范围 |
0.3~12m/s（流量单位可选择） |
|
连接法兰 |
国际GB9115 |
|
介质温度 |
-25℃至+150℃（橡胶衬里65℃） |
|
额定压力 |
0.6MPa-4.0MPa（更高压力可特殊订货） |
|
传感器型号 |
SWP |
|
防护等级 |
IP65 |
|
转换器型号 |
SWP-DM01B、SWP-DM01C |
|
输出信号 |
0~10mA或4~20mA输出，频率/脉冲输出，无源触点输出 |
|
通 讯 |
RS485、RS232 |
|
应 用 |
酸，碱，给排水，食品，纸浆，矿浆等 |
|
显 示 |
流量，单位，流速，百分比，空管比，正反向积算量，正反向累计差，报警显示 |
|
语 言 |
中文、英文 |
|
供电电源 |
220VAC、24VDC |
|
安装形式 |
一体式 |
|
选择体 |
磁棒编程（配SWP-01A） |
|
企业标准 |
Q/FCZX001-1998 |
|
|
型 号 |
代 码 |
说 明 |
|
SWP-DM |
□ |
□□ |
□ |
□ |
□ |
□ |
□ |
□ |
智能电磁流量计 |
|
传感器口径 |
□ |
|
|
|
|
|
|
|
10-2000 |
|
配套转换器 |
01 |
|
|
|
|
|
|
智能一体式流量计 |
|
电极材料 |
1
2
3
4
5
6
7 |
|
|
|
|
|
1Cr18Ni9Ti
oCr18Ni12Mo2Ti
Hc
Hb
Ti
Ta
Ni |
|
衬里材料 |
1
2
3 |
|
|
|
|
聚四氟乙烯
氯丁橡胶
聚氨酯橡胶 |
|
工作压力 |
1
2
3
4 |
|
|
|
4.0MPa（Φ10~Φ50mm）
1.6MPa（Φ65~Φ150mm）
1.0MPa（Φ200~Φ1000mm）
0.6MPa（Φ1200~Φ2000mm） |
|
工作温度 |
1
2
3 |
|
|
≤80℃
≤120℃
≤150℃ |
|
密封等级 |
1
2
3 |
|
IP65（防喷水型）
IP67（防浸水型）
IP68（潜水型） |
|
最大流量 |
□ |
（量程m3/h） |
|
