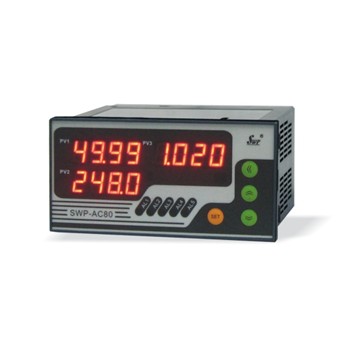

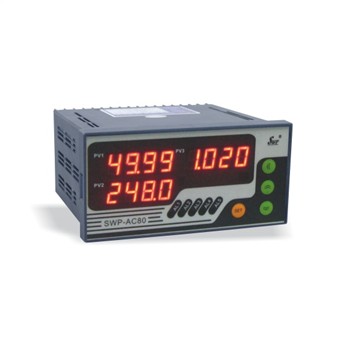

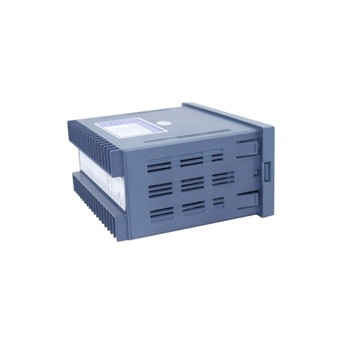

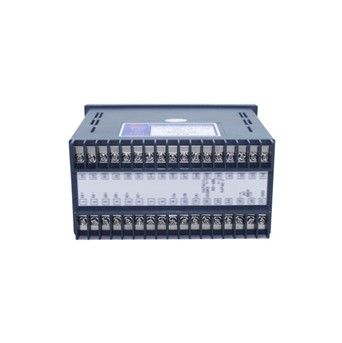

1.产品简介：

SWP-NAC三相电量集中显示控制仪是一种智能型电参数数据采集模块，可测量三相三线制或三相四线制电路中的三相电流、电压的真有效值、功率和功率因数。基本精度为0.5级。可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统。

2.产品参数:

技术参数 型谱表 相关资料

规格
说明
输出
接口
模拟量
0~10mA/4~20Ma(负载电阻＜500Ω)
开关量
0~5V/1~5V（负载电阻≥250KΩ）
通讯
接口
RS-485
DATA+、DATA－二线制，ESD保护
RS-232
TXD、RXD、END三线制，ESD保护
通讯速率（bps）
1200、2400、4800、9600、19.2K
通讯协议
ASCII码格式（四字节符点数）
报警输出
继电器ON/OFF带回差（用户可自由设定），带LED指示
输入
交流45-60HZ三相电压、电流
输出
三相电压Ua、Ub、Uc，三相电流Ia、Ib、Ic的真有效值、有功功率P、无功功率Q、
功率因数及各相有功功率Pa、Pb、Pc。以通讯输出或模拟量输出
电压量程（相电压）
10V、20V、50V、100V、300V、500V
电流量程
1A、2A、3A、5A、10A、20A
输入信号
每通道采样速率
4KHz，交流采样
输入响应时间
（模块内数据更新率）
250ms，同步测量
精度等级
0.5级
供电电源
AC85V~260V
功耗
＜6W
工作温度
0~50℃
安装方式
卡入式

型 号
代 码
说 明
SWP-3E
□
□
□□
-□
□
□
□□
/□□
□
□
□
□
□
-□
AC系列交流电量集中显示控制仪
SWP-3AC
□
□
□□
-□
□
□
□□
/□□
□
□
□
□
□
-□
AC系列交流电压/电流表
SWP-3COS
□
□
□□
-□
□
□
□□
/□□
□
□
□
□
□
-□
AC系列交流功率因素表
外形特征
C
S























横式显示仪表
竖式显示仪表
外形尺寸
    8
9





















 160×80mm（横）80×160mm(竖)
96×96mm
控制作用
01
03











测量显示
三位式控制
通讯方式
□










参见“输入方式”
变送1输出方式
□









参见“输出方式”
变送2输出方式
□








参见“输出方式”
电压输入类型
□□







参见“输入类型”
电流输入类型
□□






参见“输入类型”
第一报警方式
□





参见“报警输出方式”
第二报警方式
□




参见“报警输出方式”
第三报警方式
□



参见“报警输出方式”
第四报警方式
□


参见“报警输出方式”
第五报警方式
□

参见“报警输出方式”
供电方式
T
AC85~260V供电（开关电源）

 ★通讯方式：

选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格

通讯协议：出厂时采用SWP通讯协议
         用户有订购特殊的通讯协议请在订货时注明。

★变送输出方式：

代 码
0
1
2
3
4
5
输出方式
无输出
继电器
4~20mA
0~10mA
1~5V
0~5V

★输入类型：（出厂默认值）

代码
输入范围
代码
输入范围
代码
输入范围
代码
输入范围
01
0~1A
04
0~4A
07
0~200V
10
0~380V
02
0~2A
05
0~5A
08
0~220V
11
0~400V
03
0~3A
06
0~100V
09
0~300V
12
0~500V

★报警输出方式：

代码
N
H
L
报警方式
无报警（可省略）
上限报警
下限报警
