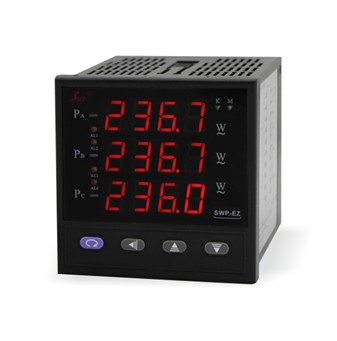

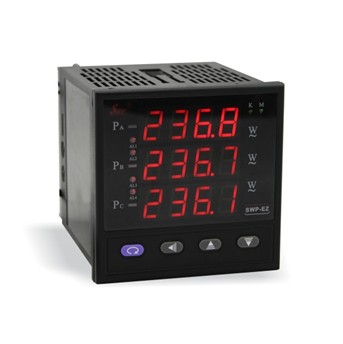

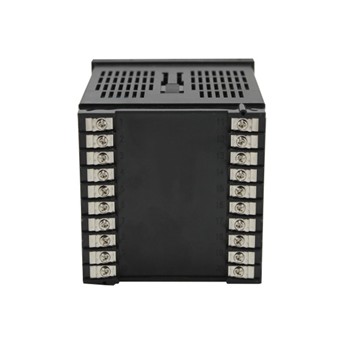

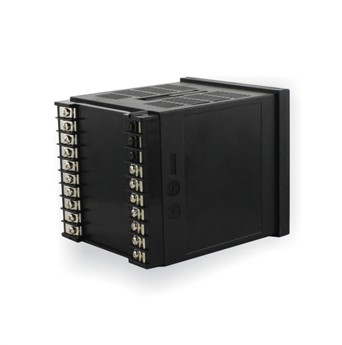

SWP-EZ系列三相可编程智能电力仪表
1.产品简介:
SWP-EZ系列三相可编程智能电力仪表采用交流采样技术,能分别测量电网中的电流,电压,功率,功率因数等电参数,可通过面板硅胶按键设置内部参数。带RS-485通讯接口,采用Modbus协议;也可将电量信号转化成3路标准的直流模拟信号输出,带4路继电器报警输出。
2.产品参数:
规 格 |
说 明 |
功 能 |
·多种参数测量:电流/电压/频率/有功功率/无功功率/功率因数
·多种输出功能:常开继电器 ·高精度:0.2级可定制
·变送(PV)输出:DCV,DCI ·通讯功能:RS-485 |
电 源 |
85~265VAC 50/60Hz 24VDC |
功率消耗 |
5VA |
显示类型 |
7段LED显示[红色] |
精度等级 |
电流、电压:0.5级;频率:0.05Hz;有功功率:0.5级;无功功率:1.0级 |
设定类型 |
面板按键设定 |
输入 |
标准值 |
电压:100V,200V,300V,400V,500V 电流:1A,5A或由客户指定 |
过载 |
电流:持续1.2倍,瞬时10倍/1秒 电压:持续1.2倍,瞬时2倍/1秒 |
频率 |
45~65HZ |
输出 |
继电器 |
250VAC 5A |
电流 |
0-20mADC,4-20mADC 负载≤500Ω |
电压 |
0-5VDC,1-5VDC 输出能力≤250Ω |
通讯 |
协议 |
MODBUS协议,SWPBUS协议 |
波特率 |
1200,2400,4800,9600,19200bps |
接口 |
RS485 |
报警输出 |
带回差报警输出 ON/OFF 全量程 |
采样时间 |
0.5秒 |
耐压 |
2000VAC 50/60Hz 1分钟 |
抗振动 |
0.75mm的振幅,频率为10~55Hz X,Y,Z方向各2小时 |
绝缘强度 |
Min.100MΩ(at 500VDC) |
抗干扰 |
模拟方波发生器干扰(脉冲宽度μs)±2kV |
记忆保持 |
约:10年.(使用无电压半导体记忆型) |
环境温度 |
-10~55℃(未结冰状态) |
储存温度 |
-20~60℃(未结冰状态) |
环境湿度 |
35~85%RH |
重量 |
140g-600g |
|
型 号 |
代 码 |
说 明 |
SWP-EZ |
□ |
□ |
□ |
-□□ |
-□ |
□ |
□ |
-□ |
□ |
□ |
-□ |
□ |
□ |
□ |
-□ |
□ |
SWP-EZ系列可编程电力仪表 |
显示方式 |
E |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
超高亮数码管显示(可省略) |
外形尺寸 |
4
7
8
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
96×48mm(横式),48×96mm(竖式)
72×72mm
160×80mm(横式),80×160mm(竖式)
96×96mm |
电网类型 |
3
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
三相三线
三相四线 |
功能代号 |
-AI
-AV
-AP
-AQ
-PF
-AF |
|
|
|
|
|
|
|
|
|
|
|
|
交流电流表
交流电压表
有功功率表
无功功率表
功率因数表
频率表 |
通讯功能 |
-□ |
|
|
|
|
|
|
|
|
|
|
|
参见“输入电压” |
电流输入
范围 |
0
1
5 |
|
|
|
|
|
|
|
|
|
|
无电流输入
0~1A
0~5A |
电压输入
范围 |
□ |
|
|
|
|
|
|
|
|
|
参见“输入电压” |
第一变送
输出方式 |
-□ |
|
|
|
|
|
|
|
|
参见“输出方式 |
第二变送
输出方式 |
□ |
|
|
|
|
|
|
|
参见“输出方式” |
第三变送
输出方式 |
□ |
|
|
|
|
|
|
参见“输出方式 |
第一报警方式 |
-□ |
|
|
|
|
|
参见“报警方式” |
第二报警方式 |
□ |
|
|
|
|
参见“报警方式” |
第三报警方式 |
□ |
|
|
|
参见“报警方式” |
第四报警方式 |
□ |
|
|
参见“报警方式” |
供电方式 |
-W
-T
|
|
DC24V供电
A85~265V供电(开关电源)
AC220V(线性电源,默认) |
外形特征 |
-X
-S |
横式显示仪表(可省略)
竖式显示仪表 |
★通讯方式:
代 码 |
0 |
8 |
9 |
通讯方式 |
无通讯 |
RS-485 |
特殊规格 |
★输入电压:
代 码 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
输入电压 |
无电压输入 |
0-100V |
0-200V |
0-300V |
0-400V |
0-500V |
客户指定 |
★输出方式:
代 码 |
0 |
2 |
3 |
4 |
5 |
8 |
输出方式 |
无变送 |
4-20mA |
0-10mA |
1-5V |
0-5V |
特殊规格 |
★报警方式:
代码 |
H |
N |
报警方式 |
常开继电器报警输出 |
无报警输出 |
|
