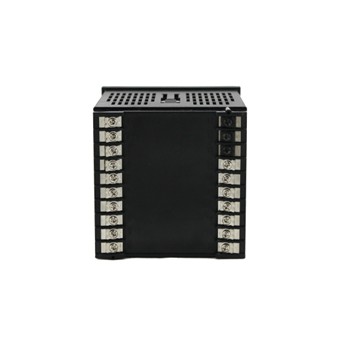

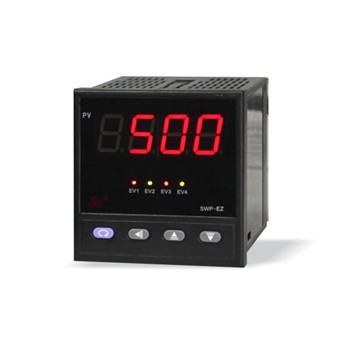

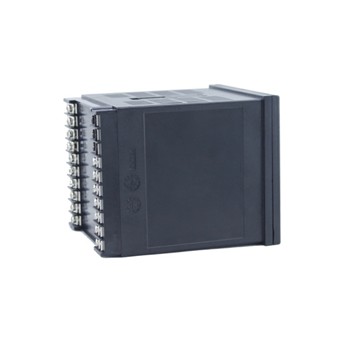

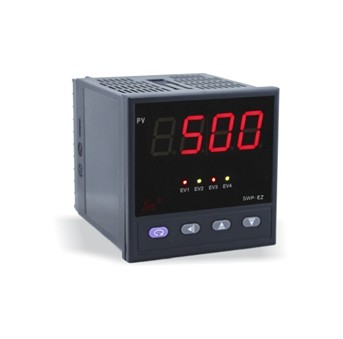

SWP-EZ系列单相可编程智能电力仪表
1.产品简介：
SWP-EZ系列单相可编程智能电力仪表采用交流采样技术，能分别测量电网中的电流，电压，功率，功率因数等电参数，可通过面板硅胶按键设置内部参数。带RS-485通讯接口,采用Modbus协议；也可将电量信号转换成标准的直流模拟信号输出；带2路继电器报警输出。
2.产品参数:
|
|
规 格 |
说 明 |
|
功 能 |
·多种参数测量：电流/电压/频率/有功功率/无功功率/功率因数
·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485
·变送（PV)输出:DCV,DCI ·馈电输出:DC24V,DC12V,DC5V |
|
电 源 |
85~265VAC 50/60Hz 24VDC |
|
功率消耗 |
5VA |
|
显示类型 |
7段LED显示[红色] |
|
精度等级 |
电流、电压：0.5级；频率：0.05Hz；有功功率：0.5级；无功功率：1.0级 |
|
设定类型 |
面板按键设定 |
|
输入 |
标准值 |
电压：100V，200V，300V，400V，500V 电流：1A，5A或由客户指定 |
|
过载 |
电流：持续1.2倍，瞬时10倍/1秒 电压：持续1.2倍，瞬时2倍/1秒 |
|
频率 |
45~65HZ |
|
输出 |
继电器 |
250VAC 5A |
|
SSR |
24VDC ±3V 30mA Max. |
|
SCR |
400V/0.5A |
|
电流 |
0-20mADC,4-20mADC 负载≤500Ω |
|
电压 |
0-5VDC,1-5VDC 输出能力≤250Ω |
|
馈电输出 |
DC24V,DC12V,DC5V 30mA Max. |
|
通讯 |
功能 |
MODBUS协议,SWPBUS协议 |
|
波特率 |
1200，2400，4800，9600，19200bps |
|
接口 |
RS232，RS485 |
|
报警输出 |
带回差报警输出 ON/OFF 全量程 |
|
采样时间 |
0.5秒 |
|
耐压 |
2000VAC 50/60Hz 1分钟 |
|
抗振动 |
0.75mm的振幅,频率为10~55Hz X,Y,Z方向各2小时 |
|
绝缘强度 |
Min.100MΩ(at 500VDC) |
|
抗干扰 |
模拟方波发生器干扰（脉冲宽度μs)±2kV |
|
记忆保持 |
约:10年.(使用无电压半导体记忆型) |
|
环境温度 |
-10~55℃(未结冰状态) |
|
储存温度 |
-20~60℃(未结冰状态) |
|
环境湿度 |
35~85%RH |
|
重量 |
140g-600g |
|
|
型 号 |
代 码 |
说 明 |
|
SWP-EZ |
□ |
□ |
□ |
-□□ |
-□ |
□ |
□ |
-□ |
-□ |
-□ |
-□ |
-□ |
-□ |
SWP-EZ系列可编程电力仪表 |
|
显示方式 |
E |
|
|
|
|
|
|
|
|
|
|
|
|
超高亮数码管显示（可省略） |
|
外形尺寸 |
1
4
7
8
9 |
|
|
|
|
|
|
|
|
|
|
|
48×48mm
96×48mm(横式)，48×96mm(竖式)
72×72mm
160×80mm(横式)，80×160mm(竖式)
96×96mm |
|
电网类型 |
1 |
|
|
|
|
|
|
|
|
|
|
单相 |
|
功能代号 |
-AI
-AV
-AP
-AQ
-PF
-AF |
|
|
|
|
|
|
|
|
|
交流电流表
交流电压表
有功功率表
无功功率表
功率因数表
频率表 |
|
通讯功能 |
-□ |
|
|
|
|
|
|
|
|
参见“输入电压” |
|
电流输入范围 |
0
1
5 |
|
|
|
|
|
|
|
无电流输入
0~1A
0~5A |
|
电压输入范围 |
□ |
|
|
|
|
|
|
参见“输入电压” |
|
变送输出方式 |
-□ |
|
|
|
|
|
参见“输出方式” |
|
第一报警方式 |
-□ |
|
|
|
|
参见“报警方式” |
|
第二报警方式 |
-□ |
|
|
|
参见“报警方式” |
|
馈电输出 |
-P |
|
|
DC24V馈电输出 |
|
供电方式 |
-W
-T
|
- |
DC24V供电
A85~265V供电（开关电源）
AC220V（线性电源，默认） |
|
外形特征 |
-X
-S |
横式显示仪表（可省略）
竖式显示仪表 |
★通讯方式：
|
代 码 |
0 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-485 |
特殊规格 |
★输入电压：
|
代 码 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
|
输入电压 |
无电压输入 |
0-100V |
0-200V |
0-300V |
0-400V |
0-500V |
客户指定 |
★输出方式：
|
代 码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无变送 |
4-20mA |
0-10mA |
1-5V |
0-5V |
特殊规格 |
★报警方式：
|
代 码 |
H |
C |
S |
N |
|
报警方式 |
常开继电器报警输出 |
SCR报警输出 |
SSR报警输出 |
无报警输出 |
|
