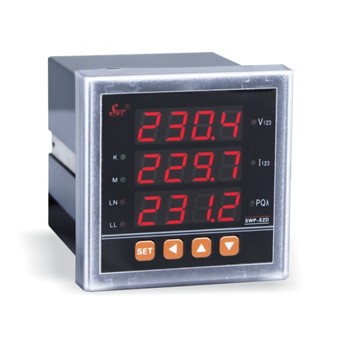

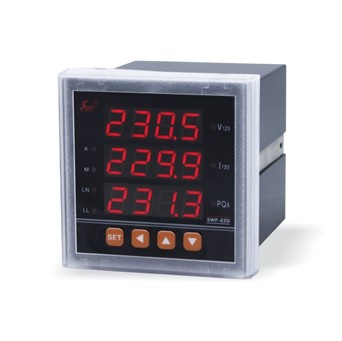

SWP-EZD系列三相电力仪表
1.产品简介:
SWP-EZD可编程三相电力仪表是根据我国电力设备监控要求而设计的一款高性价比电力仪表,可通过面板按键设定 CT 电流变比、PT电压变比,直观显示系统一次运行电流、电压、频率、功率、功率因素、电能,三排超高亮数码管可同时显示三相测量值,显示清晰美观,能直接取代传统的模拟指针表。产品的核心元件采用专用的大规模集成电路,性能稳定,测量精度高。
2.产品参数:
技术指示 |
说 明 |
测量输入 |
额定值 |
电压:100V,200V,300V,400V,500V 电流:1A,5A或由客户指定 |
过负荷 |
电流:持续1.2倍,瞬时10倍/1秒 电压:持续1.2倍,瞬时2倍/1秒 |
精度 |
电流、电压:0.5级;频率:0.05Hz;有功功率:0.5级;无功功率:1.0级 |
准确度范围 |
0~6A(In=5A);0~1.2A(In=1A);0~600V; |
输出 |
显示 |
LED显示,倍率可任意设置,带单位指示灯 |
显示范围 |
0~9999kA |
电源 |
工作范围 |
AC85~265V或DC120-350V |
功耗 |
<1.2W |
环境 |
温度 |
工作:-10℃~+55℃;贮存:-20℃~+70℃ |
湿度 |
≤93%RH,不结露,不含腐蚀性气体 |
|
型 号 |
代 码 |
说 明 |
SWP-EZD |
□ |
□ |
□ |
-□□ |
□ |
□ |
-□ |
SWP-EZD系列可编程三相电流表 |
显示方式 |
E |
|
|
|
|
|
|
超高亮数码管显示(可省略) |
外形尺寸 |
7 |
|
|
|
|
|
70×70×84mm |
电网类型 |
3
4 |
|
|
|
|
三相三线
三相四线 |
功能代号 |
-AI
-AV
-AP
-AQ
-PF
-AF
-AM |
|
|
|
交流电流表
交流电压表
有功功率表
无功功率表
功率因数表
频率表
多功能表 |
电流输入范围 |
0
1
5 |
|
|
无电流输入
0~1A
0~5A |
电压输入范围 |
□ |
|
参见“输入电压” |
供电方式 |
-W
-T
|
DC24V供电
AC85~265V供电(开关电源)
AC220V(线性电源,默认) |
★输入电压:
代 码 |
0 |
1 |
2 |
3 |
4 |
5 |
8 |
输入电压 |
无电压输入 |
0-100V |
0-200V |
0-300V |
0-400V |
0-500V |
客户指定 |
|
