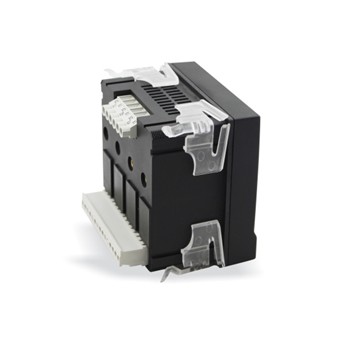

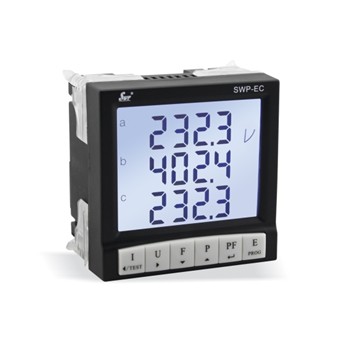

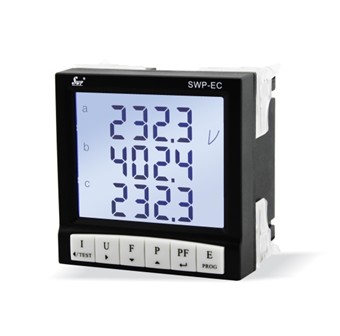

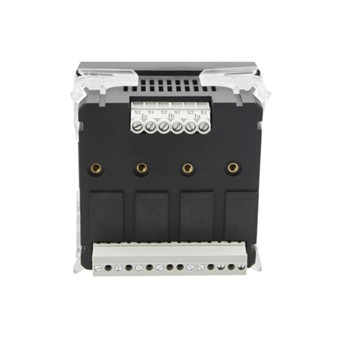

SWP-EC系列液晶显示电力仪表
1.产品简介：
SWP-EC是一款液晶显示的的智能电力仪表，它可测量三相高压或低压设备的电流、电压、功率、有功功率、无功功率、视在功率、功率因数等参数。这些参数均可通过符合MODBUS-RTU通讯协议的RS485接口集中输入到一台PC机或可编程逻辑控制器上。此外，用户可在仪表背部增加插入式模块，以获得模拟量输出、开关量输入以及报警功能。
2.产品参数:
|
|
规格 |
说明 |
规格 |
说明 |
|
输入端
电流测量（有效值） |
CT一次侧 |
10 000A |
辅助电源 |
交流电压 |
AC85…265V |
|
CT二次侧 |
1A或5A |
直流电压 |
DC12…48V |
|
测量范围 |
0~11kA |
功耗 |
≤4VA |
|
测量周期 |
0.5S |
输入 |
数量 |
0~6 |
|
精度 |
0.2% |
电源 |
内置+5V电源 |
|
持续过载 |
6A |
类型 |
干结点输入 |
|
短时过载 |
1秒内10In |
输出
（报警/控制） |
数量 |
0~4 |
|
电压测量（有效值） |
直接测量
线电压 |
AC17…700V |
类型 |
继电器常开触点 |
|
直接测量
相电压 |
AC10…400V |
触点容量 |
AC250V/5A－DC30V/5A |
|
经PT一次侧
测量 |
AC500 000V |
模拟输出 |
数量 |
0~2 |
|
经PT二次侧
测量 |
AC60，100，110，173，190V |
类型 |
隔离 |
|
测量周期 |
0.5S |
量程 |
0/4－20mA或0/1－5V |
|
精度 |
0.2% |
负载电阻 |
600Ω |
|
电流—电压
最大乘积 |
1A CT的限制 |
10 000 000 |
最大电流 |
30mA |
|
5A CT的限制 |
10 000 000 |
通讯 |
接口 |
带电源隔离和浪涌保护的RS485 |
|
功率测量 |
测量周期 |
0.5S |
类型 |
2线半双工 |
|
精度 |
0.5% |
|
功率
因数测量 |
测量周期 |
0.5S |
协议 |
MODBUS RTU |
|
精度 |
0.5% |
速率 |
1200~115200波特率 |
|
外形尺寸 |
96x96x60mm
(不含模块) |
使用条件 |
运行温度 |
-10~+55℃ |
|
存储温度 |
-20~+85℃ |
|
96x96x86mm
(含模块) |
相对温度 |
＜95%不结露 |
|
开孔尺寸 |
92-0.0+0.5×29 -0.0+0.5mm |
|
|
|
型号 |
说明 |
|
SWP-EC |
□ |
□□ |
-□ |
□ |
□ |
□ |
/□ |
□ |
-□ |
□ |
SWP-EC系列液晶显示电力仪表 |
|
电网类型 |
3
4 |
|
|
|
|
|
|
|
|
|
三相三线
三相四线 |
|
功能代号 |
AI
AV
AP
AQ
AS
PF
AF
AM |
|
|
|
|
|
|
|
|
交流电流表
交流电压表
有功功率表
无功功率表
视在功率表
功率因数表
交流频率表
多功能表 |
|
通讯功能 |
-□ |
|
|
|
|
|
|
|
参见“通讯方式” |
|
电流输入范围 |
0
1
5 |
|
|
|
|
|
|
无电流输入
0~1A
0~5A |
|
电压输入范围 |
□ |
|
|
|
|
|
参见“输入电压” |
|
供电方式 |
W
T |
|
|
|
|
DC24V供电
AC85~265V供电（开关电源） |
|
开关量输入点数 |
/□ |
|
|
|
0~6：开关量输入点数 |
|
继电器输出点数 |
□ |
|
|
0~4：继电器输出点数 |
|
第一变送
输出方式 |
-□ |
|
参见“输出方式” |
|
第二变送
输出方式 |
□ |
参见“输出方式” |
★通讯方式
|
代码 |
0 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-485 |
特殊规格 |
★输入电压
|
代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
|
输入方式 |
无输入 |
0~100V |
0~200V |
0~300V |
0~400V
|
0~500V |
0~600V |
客户指定 |
★输出方式
|
代码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无变送 |
4~20mA |
0~10mA |
1~5V |
0~5V |
特殊规格 |
|
