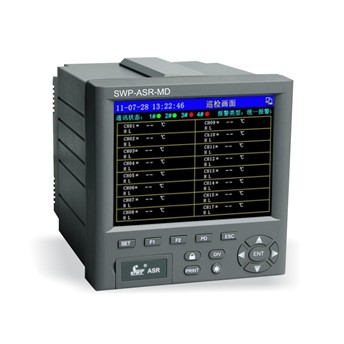

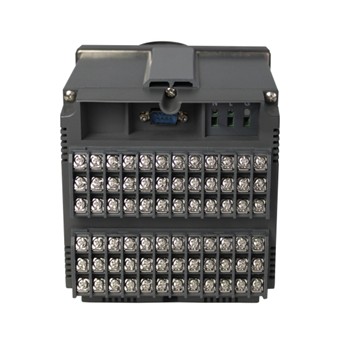

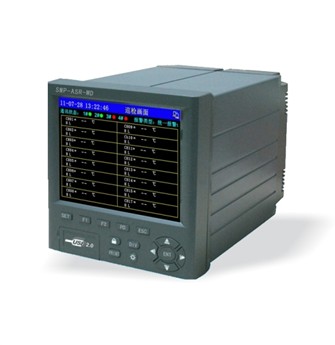

SWP-ASR-MD智能化64路巡检仪
1.产品简介:
SWP-ASR-MD智能化64路巡检仪是一种智能化多功能二次仪表,适合于对多输入回路进行巡回检测,报警控制及数据远传。
2.产品参数:
规 格 |
说 明 |
输入
信号 |
模拟量输入 |
热电偶:标准热电偶—B、S、K、E、J、T、We等 |
电阻:标准热电阻—Pt10、Pt100、Cu50、Cu100 远传压力电阻等 |
电压:0-5V、1-5V |
电流:0-10mA、4-20mA |
输出
信号 |
开关量输出 |
继电器控制输出—带回差,触点:AC 220V/3A DC 24V/5A(阻性负载)
可控硅控制输出—SCR(可控硅过零触发脉冲)输出,400V/0.5A
固态继电器输出—SSR(固态继电器控制信号)输出,6-9V/0.05A(电压不可调) |
通讯输出 |
接口方式—标准串行双向通讯接口 RS-485 RS-232等
波特率—1200bps~57600kbps 仪表内部自由设定 |
测量精度 |
测量显示精度:±0.2%FS±1字或0.5%FS±1字 |
测量范围 |
-1999—9999字 |
采样周期 |
0.5秒/路 |
显示方式 |
5.6寸LED背光大屏幕真彩液晶(320×234点阵)图形显示板
显示内容可由汉字,西文,数字等组成
通过面板按键可完成画面翻页,LCD画面可比度/亮度调整等 |
控制/报警 |
报警画面指示,蜂鸣器提示,可选择继电器带回差ON/OFF输出 |
保护方式 |
设定参数永久保存,数据断电保存,内置Watching Dog 电路 |
打印控制 |
直接配接各型串行打印机(如LQ-300K,TPuP系列微打等),打印接口为RS-232 |
打印精度 |
同仪表精度 |
参数设定 |
中文菜单提示,面板按键设定,设定参数密码锁定 |
环境温度 |
-15~65℃ |
相对湿度 |
≤85RH 避免强腐蚀气体 |
供电电压 |
AC90-260V—开关电源 |
功 耗 |
≤15W |
|
型 号 |
代 码 |
说 明 |
SWP-ASR |
□ |
□ |
□□ |
-□ |
□ |
-□□ |
-□ |
□ |
大屏幕带背光液晶显示仪表 |
仪表功能 |
MD |
|
|
|
|
|
|
|
多通道巡回检测仪表 |

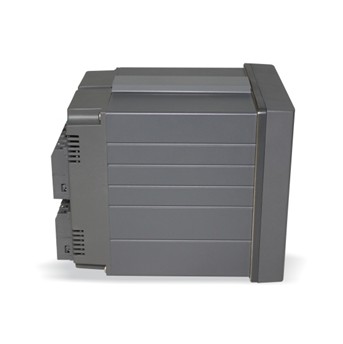

外形尺寸 |
8 |
|
|
|
|
|
|
144×144×180mm |
输入通道数 |
□□ |
|
|
|
|
|
参见“输入通道数” |
通讯方式 |
□ |
|
|
|
|
0:无通讯;2:RS-232;8:RS-485;3:打印口 |
输出方式 |
□ |
|
|
|
参见“输出方式” |
输入类型 |
□□ |
|
|
参见“输入类型” |
报警点数 |
□ |
|
0-128 |
供电方式 |
T |
220V供电 |
★输入通道数:
选型代码 |
16 |
32 |
48 |
64 |
控制作用 |
16路输入 |
32路输入 |
48路输入 |
64路输入 |
★输出方式:
选型代码 |
0 |
1 |
2 |
3 |
4 |
输出方式 |
无继电器输出 |
统一报警输出 |
分别上、下限报警输出 |
上限或下限报警输出 |
特殊规格(请注明) |
★输入类型:
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-199.9~320.0℃ |
17 |
30~350Ω |
-1999~9999 d |
02 |
S |
0~1600℃ |
10
Cu50 |
-50.0~150.0℃ |
18 |
特殊规格 |
用户待定 |
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA开方 |
-1999~9999 d |
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~9999 d |
20 |
0~10mA开方 |
-1999~9999 d |
05 |
T |
-199.9~320.0℃ |
13 |
0~10mA |
-1999~9999 d |
21 |
1~5V开方 |
-1999~9999 d |
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~9999 d |
22 |
0~5V开方 |
-1999~9999 d |
07 |
WRe3~25 |
0~2300℃ |
15 |
0~5V |
-1999~9999 d |
23
|
全切换输入
|
详见下表
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~9999 d |
★全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1~5V |
18 |
1~5V开方 |
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0~5V |
19 |
0~5V开方 |
03 |
K |
07 |
WRe3~25 |
12 |
4~20mA |
16 |
4~20mA开方 |
|
|
04 |
E |
08 |
Pt100 |
13 |
0~10mA |
17 |
0~10mA开方 |
|
|
注1:同种分度号,选型代码和仪表编程代码不同,在仪表设定时请注意。
注2:特殊规格 SSR-固态继电器输出 SCR-可控硅过零触发脉冲输出
SWP-T16多路采集器供电方式不能采用开关电源。
|
