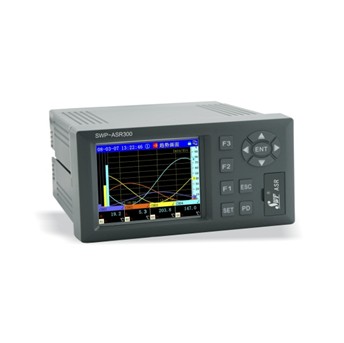

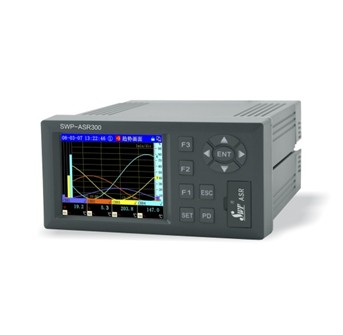

SWP-ASR300系列无纸记录仪
1.产品简介：
SWP-ASR300系列无纸记录仪采用宽视角、高亮度、3.6英寸、高分辨率、LED背光的真彩色TFT液晶作为显示屏，全新硬件结构设计、更低的功耗、更强的抗干扰能力、更友好的人机界面、可以满足不同用户的特殊功能定制要求、灵活便捷。主要应用于纺织、化工、电力、石化、烟草、制药等行业。
2.产品参数:
|
|
规 格 |
说 明 |
|
输
入 |
模
拟
量 |
热电偶 |
B、S、K、E、T、J、W |
|
RTD |
PT100、CU50 |
|
电压 |
DC 0-5V， DC 1-5V， DC 0-100mV， DC 0-20mV |
|
电流 |
DC 0-10mA，DC 4-20mA |
|
脉冲量 |
矩形/正弦/三角 幅度≥ 4V 频率 0-15KHz |
|
输
出 |
模
拟
量 |
电流 |
0-10mA (负载≤750 Ω) 4-20mA (负载≤500 Ω) |
|
电压 |
0-5V (负载≥250 kΩ) 1-5V (负载≥250 kΩ) |
|
开
关
量 |
SSR |
5V/0.05A |
|
SCR |
40V/0.5A |
|
继电器 |
AC 220V/3A或DC 24V/5A (阻性负载) |
|
馈 电 |
DC 24V / 60mA |
|
通
讯 |
波特率 |
1200-115200pbs |
|
接口 |
RS232，RS485，带高速光电隔离 |
|
协议 |
MODBUS-RTU， SR-BUS(SWP仪表通讯协议) |
|
精 度 |
0.5%FS±1字 或 0.2%FS±1字 |
|
小信号切除 |
0-25.5%FS |
|
测量范围 |
-1999~99999字 |
|
采样周期 |
0.25秒 |
|
记录间隔 |
1秒-4分钟之间以秒为单位共240档可供选择 |
|
参数设定 |
多语言菜单提示，通过按键或上位机通讯口设定 |
|
控制方式 |
可选择带回差的ON/OFF继电器触点输出(AC220V/3A) |
|
打印功能 |
可外接带串口输出的40字符/行或16字符/行面板式、台式微型打印机，打印历史数据或曲线。 |
|
显示方式 |
3.6寸LED背光大屏幕真彩液晶(320×240点阵)图形显示 |
|
报警功能 |
每个通道最多可以设定4个报警点，每个报警点可选择上限、下限、变化率上限、变化率下限、偏差值下限和偏差值上限报警等6种报警方式，可设置延时报警时间、报警回差、继电器联锁输出、蜂鸣器输出，还可设置外接报警音响触点功能，仪表保存最新的2000条报警信息。 |
|
保护方式 |
设定参数、记录数据断电保存10年以上，内置电源检测电路，掉电时数据预先保存 |
|
语 言 |
中文(简、繁体)、英文，内置GB2312二级汉字库，包含6500个16*16和12*12点阵简、繁体汉字 |
|
使用
环境 |
环境温度 |
-15 ℃-60 ℃ |
|
相对湿度 |
≤ 85%RH 、避免强腐蚀性气体 |
|
电源电压 |
90VAC-260VAC (50-60Hz) |
|
安 装 |
仪表尺寸 |
160×80×201 mm |
|
开孔尺寸 |
151+1 ×76+1 mm |
|
安装方式 |
卡条式固定架 |
|
功 耗 |
≤ 15W |
|
重 量 |
约1.6kg |
|
|
型 号 |
规格代码 |
附加规格
代码 |
说 明 |
|
SWP-ASR300 |
□□ |
-□ |
-□ |
/□□□ |
ASR300系列无纸记录仪 |
|
采集通道数 |
01~08 |
|
|
|
可选01~08通道 *1 |
|
存储器容量
（MB） |
-1 |
|
|
32（标配） |
|
-2 |
|
|
64 |
|
-3 |
|
|
160 |
|
显示语言 |
-0 |
|
简体中文（标配） |
|
-1 |
|
英文 |
|
-2 |
|
繁体中文 |
|
-3 |
|
多语言版（可在简、繁、英之间切换） |
|
附加规格 |
/C2 |
RS-232接口 *2 |
|
/C3 |
RS-485接口 *2 |
|
/P（1-3） |
DC 24V馈电 |
|
/J（1-6） |
（常开触点）继电器数 |
|
/JB（1-3） |
（常开、常闭触点）继电器数 |
|
/U |
带通用USB接口 |
|
/L |
带流量积算功能 |
|
/T |
带天然气运算功能 |
|
/PID |
带PID控制功能 |
|
/Dxxx |
客户定制功能 *3 |
*1 标准配置为1路（最多配8路，不能选配/AO或/F）。
*2 可同时选配/C2、/C3，使用微型打印机时，必须配/C2。
*3 如用户有特殊功能开发需求的可单独定制仪表功能，xxx为特殊定制功能的编码。
|
